Schlüter-KERDI-BOARD-WW  Mosdópult készlet fali csaptelepekhez

A Schlüter-KERDI-BOARD-WW és -WS lerakófelülettel rendelkező, egyedi mosdópultok kialakítására szolgáló előregyártott szerelőelemek, pulton álló (Schlüter-KERDI-BOARD-WS) és falra szerelt (Schlüter-KERDI-BOARD-WW) vízcsapokhoz. A többfunkciós, csempézhető alapfelületként használható Schlüter-KERDI-BOARD szerelőelem révén a mosdópult közvetlenül burkolható vékonyágyas eljárással. Ezek szabadon lebegő megoldásként helyezhetők el az opcionálisan kapható KERDI-BOARD-AB fali konzolok segítségével, vagy ideális esetben falfülkékbe, falsarkokba vagy 50 mm-es KERDI-BOARD (lábak) segítségével, egyedileg és egyszerűen a helyi adottságokhoz igazodva. (Ehhez lásd még a 12.1 számú adatlapot) A szállítási terjedelemhez tartozó, fixen beépített, rugalmas KERDI szigetelő mandzsetta és a 11/4"-es csatlakozómenettel ellátott lefolyóadapter segítségével szokványos szifonokhoz csatlakoztatható. A szintén a szállítási terjedelem részét képező, előregyártott KERDI-KERS sarokidomokkal biztonságosan megvalósítható a csatlakozó falfelületek víz elleni védelme.

A Schlüter-WASHBASIN-PROFIL egy többrészes termék a mosdópult oldalainak opcionális borítására, amely a WS mosdópultváltozat előlapjának szegélyprofiljaként is használható csempézés helyett a mosdópult burkolásakor.

Beépíthető vízelvezető profilként a KERDI-LINE-VARIO termékcsalád két dizájnmegoldása, a -COVE és -WAVE is választható. Ezek tetszés szerint méretre vághatók, magasságuk állítható és gyárilag két megfelelő végzáróval szállítjuk őket. (Ehhez lásd még a 8.10 számú adatlapot.)

Igény esetén a LIPROTEC rendszerünk gazdag termékválasztékából válogathat a mosdópult egyedi megvilágításának kialakításához.

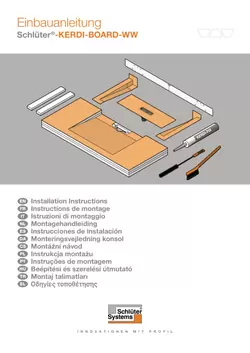

KERDI-BOARD-WW – Szabad felállítás lábakra és beépítés falfülkébe:

1. Beépítési magasság meghatározása.
2. A KERDI-BOARD mosdópult egyedileg a helyi adottságokhoz igazítható. A szabadon álló kialakításnál legalább két darab, 50 mm vastag KERDI-BOARD-ból készült lábat használjon, amelyek a mosdó és a mosdópult széle között bizonyos mértékben tetszés szerint helyezhetők el a jobb és a bal oldalon.
3. A falhoz közeli vízelvezető csonk miatt szokványos csőszifonok csak bizonyos feltételekkel használhatók. Ezért formatervezett búraszifon vagy lehetőség szerint falsík alatti szifon használatát javasoljuk.
4. Az elemeket a készlethez tartozó Schlüter-KERDI-FIX szerelőragasztóval erővel záró kötéssel kell egymáshoz rögzíteni. A készlethez tartozó kitöltő elemek a konzolok rögzítésénél létrejövő üregek kitöltésére szolgálnak.
5. A vízszigeteléshez ragassza fel a készlethez tartozó KERDI-KERS szigetelő mandzsettákat Schlüter-KERDI-COLL-L kenhető vízszigeteléssel (nem része a szállítási terjedelemnek). A lefolyóadaptert KERDI-FIX segítségével kell rögzíteni az átvezetésnél.
6. Falfülkébe történő beépítésnél ügyelni kell arra, hogy a mosdópult minimum 20°mm mélyen feküdjön fel a teljes szélessége mentén.

KERDI-BOARD-WW – Szabadon lebegő beépítés az opcionálisan kapható fali konzolok segítségével:

Figyelem: A rögzítési felületnek síknak, függőlegesnek és a terhelés elvezetésére alkalmasnak kell lennie.

1. A KERDI-BOARD mosdópult egyedileg a helyi adottságokhoz igazítható.
2. A KERDI-BOARD-AB-t a mellékelt beépítési és szerelési útmutatónak megfelelően kell beszerelni.
3. A furatokat a mellékelt fúrósablon segítségével kell felrajzolni.
4. A mosdópult hátoldalát megfelelő mennyiségű KERDI-FIX ragasztóval kell bekenni, és úgy kell rátolni a KERDI-BOARD-AB konzolokra, hogy erővel záró kötés jöjjön létre a fallal.
5. A vízszigeteléshez ragassza fel a készlethez tartozó KERDI-KERS szigetelő mandzsettákat KERDI-COLL-L kenhető vízszigeteléssel (nem része a szállítási terjedelemnek). A lefolyóadaptert KERDI-FIX segítségével kell rögzíteni az átvezetésnél.

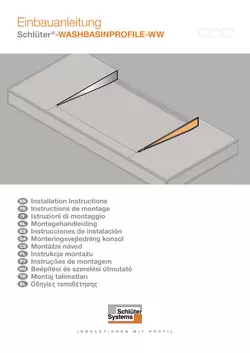

Schlüter-WASHBASIN – A KERDI-BOARD-WW-hez tartozó lejtéskialakító ékprofil beépítése:

1. Vigyen fel megfelelő csemperagasztót, rakja le a burkolólapokat a lerakófelületre, és a jó rögzülés érdekében enyhén nyomja le.
2. Nyomja a WASHBASIN-S profilokat az oldalfelületek még nedves csemperagasztójába, és gondosan állítsa be azokat, hogy egyenesek és egy szintben legyenek.
3. Ügyeljen arra, hogy a profil felső pereme egy szintben legyen a felette lévő burkolólap síkjával.
4. Csempézze le a mosdópult további felületeit.

A Schlüter-KERDI-BOARD-WW és -WS egy négyrétegű, extrudált XPS kemény habból készült szendvicspanel, amelynek lapvastagsága 28°mm, 2°x°25 mm és 5°mm (KERDI-BOARD-WW), illetve 28°mm, 27°mm, 25°mm és 5°mm (KERDI-BOARD-WS). A 28 mm és 5 mm vastag lemez felületére mindkét oldalán egy speciális, cementmentes merevítő anyag van fátyolszövettel felkasírozva, amely a vékonyágyas vagy a kenhető burkolatragasztók esetén tapadóhídként működik, továbbá 10 x 10 mm-es vágóraszter is található rajta a méretre vágás megkönnyítése érdekében. A lemezek erővel záró kötéssel vannak összeragasztva egymással. A KERDI-BOARD-WS emellett egy beépített erősítő réteggel is rendelkezik, amely stabilizálja a csaptelepet.

A konzolok egy 6 mm vastag karimából és egy ráhegesztett 50 x 25 x 2 mm-es négyszögcsőből állnak. Mindkét elem horganyzott 235JR szerkezeti acélból készül.

A csatlakozóadapter nagy ütésállóságú PP (polipropilén).

A csatlakozóadapterre ráhegesztett KERDI szigetelő mandzsetta, valamint az előregyártott KERDI-KERS sarokidomok a burkolható, többrétegű vízszigeteléshez történő csatlakoztatásra szolgálnak és polietilén lemezből készülnek.

A V4A minőségű, szálcsiszolt nemesacélból vagy kiváló minőségű porszórt bevonattal ellátott alumíniumból készült lejtéskialakító ékprofilok hátoldalára fátyolfólia van kasírozva a csemperagasztóba való rögzüléshez.

Anyagtulajdonságok és alkalmazási területek:

A Schlüter-KERDI-BOARD mosdópultok felülete vízhatlan és ellenáll a kerámiaburkolatoknál normál esetben fellépő vegyi igénybevételeknek. Azokon a területeken, ahol ez szükséges, a Schlüter-KERDI, illetve a Schlüter-KERDI-BOARD segítségével bevizsgált többrétegű vízszigetelés is kialakítható.

A KERDI-BOARD mosdópultok sima felületűek, és még egyoldalas hőmérsékleti vagy nedvességterhelés esetén sem vetemednek meg. Ezenkívül nem öregednek és nagy stabilitásúak. Számos különböző területen alkalmazhatók. Az alapfelületet meg kell vizsgálni kellő stabilitás és az objektumhoz kapcsolódó egyéb követelményeknek való megfelelőség szempontjából.

A fali konzolok sokoldalúan használhatók, például a fürdőszobában praktikus helymegtakarítási megoldásként és a rendezett megjelenésért. A KERDI-BOARD mosdópultok falra történő felszerelésével akadálymentes kialakítás is megvalósítható.

Strapabíró anyagból készülnek, és nagyfokú stabilitás és hosszú élettartam jellemzi őket.

Megjegyzés:

A beépítés és a burkolólappal vagy természetes kőlapokkal történő burkolás után a KERDI-BOARD-WW és -WS típusú mosdópultok bármelyik kialakításnál max. 50 kg-mal terhelhetők.

A WASHBASIN lejtéskialakító ékprofilok a legkülönfélébb felületkialakítással kaphatók. A várható vegyi vagy mechanikai igénybevételt az adott helyzetre egyedileg kell tisztázni. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

A TS felületbevonatú (strukturált felületű alumínium) ellátott S és R WASHBASIN profilok felülete természetes megjelenésű. Az alumínium előkezelt, és porszórt festést kapott. A porszórt alumínium színtartó, UV- és időjárásálló. A látható éleket óvni kell a dörzsölődéstől és a karcolásoktól.

A V4A minőségű (anyagszám: 1.4404 = AISI 316L) nemesacélból készült WASHBASIN profil szálcsiszolt felületű -S és -R változata különösen olyan felhasználási területekhez alkalmas, ahol nagy mechanikus vagy különleges vegyi igénybevétel várható.

Ugyanakkor az 1.4404 minőségű nemesacél sem képes ellenállni minden vegyi terhelésnek, például a sósavnak vagy folysavnak, illetve bizonyos klór- és sókoncentrációknak, amelyek tisztítószerekben vagy úszómedencékben fordulhatnak elő. Ezért a várható terheléseket előzetesen tisztázni kell.
