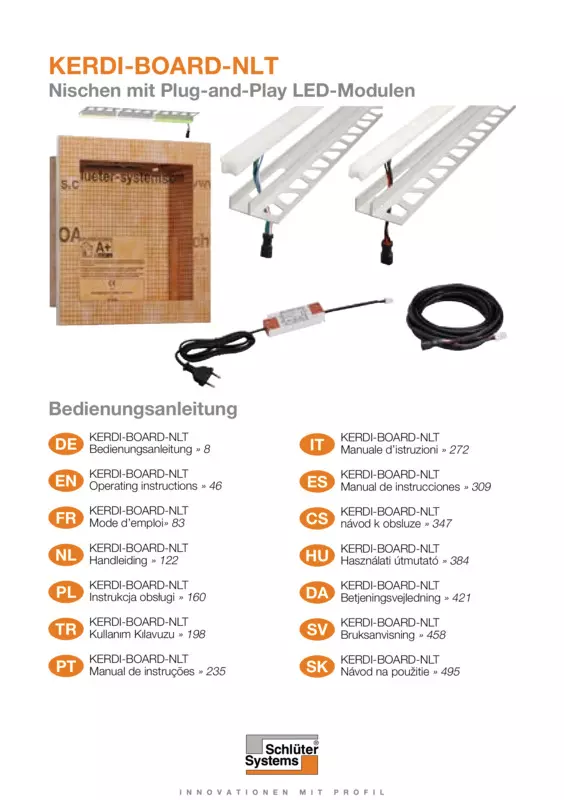

Schlüter-KERDI-BOARD-NLT  Falfülke készlet LED-világítással

Az előregyártott Schlüter-KERDI-BOARD-NLT készletek LIPROTEC-technológiával lehetővé teszik megvilágított fülkék beépítését minden típusú falfelületbe.

A falfülkék különböző méretben és fényszínben kaphatók.

A mellékelt LED-modulok elhelyezhetők a nyílásban akár az elülső élen, akár középen, akár közvetlenül a burkolandó hátsó falon. Erre a célra a LED-modulok különböző hosszúságban kaphatók könnyen összedugható plug & play változatként.

A 2019/2015/EU rendelet szerinti termékadatlap a következő címen igényelhető certification-eu@schlueter.de

Beépítés Schlüter-KERDI-BOARD-ba:

1. A fülke elhelyezése és a külső méretek pontos megjelölése után vágja ki ennek megfelelően a falburkolatot.
2. A behelyezett fülkét – az alszerkezet anyagától függően – fa- vagy gipszkartoncsavarokkal rögzítse. A maximális csavartávolság 250 mm. A KERDI-BOARD-ZT tartókorongokat használja. A csavarokat az illesztések fugáiba helyezze be.

   A kiegészítő rögzítés a KERDI-FIX szerelőragasztó fülke peremének belső oldalára történő felhordásával valósítható meg.

3. Amennyiben a beépítés vizes helyiségben történik, a külső perem körüli illesztéseket a mellékelt KERDI szigetelő mandzsettával, KERDI-COLL-L ragasztó használatával ragassza át.

Gipszkartonba vagy más burkolatba történő beépítés:

1. A fülke elhelyezése és a külső méretek pontos megjelölése után vágja ki ennek megfelelően a falburkolatot.
2. A behelyezett fülkét – az alszerkezet anyagától függően – fa- vagy gipszkartoncsavarokkal rögzítse. A maximális csavartávolság 250 mm. A csavarokat a fülkék peremén keresztül csavarozza be (a külső peremtől kb. 6 mm távolságban).

   A KERDI-FIX szerelőragasztó fülke peremének belső oldalára történő felhordásával lehet fokozni rögzítést.

3. A vizes helyiségekben a falfelületeket Schlüter-KERDI-vel kell vízszigetelni. A mellékelt KERDI szigetelő mandzsettát KERDI-COLL-L szigetelőragasztóval ragassza a fülke peremére; a falfelület többi részéhez vízre kötő vékonyágyas ragasztóhabarcs használható (a Schlüter-KERDI beépítéséhez lásd a 8.1 számú termékadatlapot). Végül a fülke üregének területén vágja ki a KERDI lapot.

KERDI-BOARD-NLT:

1. A fülke beépítése a fent leírtak szerint történik. A fülke behelyezése előtt a fülke átvezető kábelét a csatlakoztassa a csatlakozókábelhez.
2. A kábelvezetékek, a tápegység és a vezérlőegység felszerelése a megfelelő használati útmutatóban található.
3. Az átvezető doboz fedele könnyen szétválasztható, hogy szükség esetén a tervezett elválasztási pontokon a kábelek átvezetése variálható legyen.
4. A fedelet vagy a fedeles részeket úgy kell elhelyezni az átvezető dobozban, hogy a kábelt át lehessen vezetni a tartóprofilig.
5. Az öntapadó KERDI szigetelőanyag csíkot úgy kell felhelyezni, hogy a keletkező kábelvezető rés mindkét oldalon le legyen zárva. Az öntapadó KERDI-szigetelésem vágjon ki egy kis nyílást a kábel átvezetéséhez; ez megakadályozza, hogy a ragasztó behatoljon az átvezető dobozba.
6. Hordja fel a csemperagasztót fogazott glettvassal.
7. Az átvezető kábelt a tartóprofil kábelnyílásán keresztül vezesse el.
8. A tartóprofil perforált rögzítőszárát nyomja bele a ragasztóágyba és állítsa be
9. A szomszédos burkolólapokat erősen nyomja bele a ragasztóba úgy, hogy a profil felső pereme egy szintben legyen. A burkolólapokat a profilok környékén teljes felületükön kell beágyazni.
10. A tartóprofil és a burkolólap között kb. 1,5 mm-es fugát kell hagyni, amelyet aztán teljesen ki kell tölteni fugázó habarccsal.
11. Az oldalfalak csempézésekor ügyeljen arra, hogy a csempe és a ragasztó ne legyen 12 mm-nél magasabb.
12. Az RGB+W LED-cső a csempézett fülke nyílásméreteinek megfelelően méretre vágható.
13. A LED-csövet a dugaszolható csatlakozóval csatlakoztassa az átvezető kábelhez, és óvatosan nyomja be a tartóprofilba.

A Schlüter-KERDI-BOARD-NLT egy extrudált XPS kemény habból készült szendvics-panel, melynek a lapvastagsága 12,5 mm. A lemez felületére mindkét oldalán egy speciális, cementmentes merevítő anyag van fátyolszövettel felkasírozva, mely a vékonyágyas vagy öntött burkolóanyagok esetén tapadóhídként működik. A lemez felületének egyik oldalára vágási rácsminta van nyomtatva 10 x 10 mm-es négyzetekkel.

Anyagtulajdonságok és alkalmazási területek

A KERDI-BOARD-NLT víztömör és ellenáll a kerámia burkolatoknál általában jelentkező vegyi igénybevételeknek. Azokon a területeken, ahol ez szükséges a Schlüter-KERDI, illetve a KERDI-BOARD segítségével bevizsgált többrétegű vízszigetelés is kialakítható.

A KERDI-BOARD-NLT sima felületű és egyoldalas hőmérsékleti vagy nedvesség-terhelésnek is alakváltozás nélkül ellenáll. Nem öregszik és nagy stabilitású.

A KERDI-BOARD-NLT számos különböző területen alkalmazható.

Az alapfelületet a kellő stabilitás és az egyéb, az objektum által megkívánt követelmények teljesülése tekintetében meg kell vizsgálni.

A Schlüter-LIPROTEC modul használhatóságát a várható vegyi vagy mechanikai igénybevételnek megfelelően az adott helyzetre egyedileg kell tisztázni. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

Eloxált alumínium: az alumínium az eloxált réteggel olyan nemesített felületet kap, amely a szokásos használat során már nem változik.

Az alumínium érzékeny a lúgos közegekre.

A cementtartalmú anyagok nedvesség hatására lúgossá válnak, és a koncentráció és a behatási idő függvényében korróziót okozhatnak (alumínium-hidroxid jön létre).

Emiatt azonnal el kell távolítani a látható felületekről a habarcs- és fugaanyagot, és a frissen lerakott burkolatokat nem szabad fóliával letakarni.
