Schlüter-KERDI-SHOWER-TS  Lejtéskialakító lemez decentrális pontszerű vízelvezetéshez

A KERDI-SHOWER-TS polisztirol építőlemez ideális kiegészítője a decentrálisan elhelyezett KERDI-DRAIN pontszerű vízelvezető rendszernek. Ez lehetővé teszi, hogy gyorsan és egyszerűen megfelelő lejtést hozzon létre a padlósíkba illeszkedő zuhanyzójában.. A padlóösszefolyó előkészítése mellett teherhordó aljzatként egy kiegyenlítő rétegre is szükség van. A lejtéskialakító lemez 152 x 96 x 28 méretben kapható, és a hátoldalon található vágási hornyok segítségével vágókéssel egyedi méretre vágható, feltéve, hogy az oldalarány nem változik. A lemez előlapja már gyárilag rendelkezik a megbízható KERDI vízszigeteléssel.


Termékfotó KERDI-SHOWER-TS 1©Schlüter-Systems KG
Metszetrajz KERDI-SHOWER-TS 1©Schlüter-Systems KG
Metszetrajz KERDI-SHOWER-TS 2©Schlüter-Systems KG
zoom_out_map search
Termékfotó KERDI-SHOWER-TS 1
Metszetrajz KERDI-SHOWER-TS 1
Metszetrajz KERDI-SHOWER-TS 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-KERDI-SHOWER egy moduláris rendszer padlósíkba illeszkedő, csempeburkolatú zuhanyzók kialakításához.

A lejtéssel kialakított alátétlapok különböző méretekben kaphatóak a rendszerhez tartozó, középre lejtetett és középponttól eltolt padlólefolyó rendszerekhez. A hozzá tartozó Schlüter-KERDI-DRAIN-BASE padlólefolyó rendszer készletben kapható. A helyi jellemzőktől függően a Schlüter-KERDI-DRAIN más változatai is használhatók. Fali szigetelésként a Schlüter KERDI burkolható vízszigetelései szerepelnek a választékban.

A lejtéskialakító lemezek felülete eleve megfelelő lejtéssel van kialakítva a vízelvezető pontok felé.

A szállítható alapméretek:

Középső lefolyó:

  • 96,5 x 81 cm
  • 91,5 x 91,5 cm
  • 91,5 x 122 cm
  • 101,5 x 101,5 cm
  • 122 x 122 cm
  • 96,5 x 152,5 cm
  • 122 x 152,5 cm
  • 122 x 183 cm
  • 152,5 x 152,5 cm
  • 183 x 183 cm

Középponttól eltolt lefolyó:

  • 96,5 x 152,5 cm
  • 96,5 x 96,5 cm (saroklefolyó, 5-sarkú)

A kisebb méreteket és köztes méreteket egy vágókéssel egyszerűen ki lehet vágni. Eközben ügyelni kell a vízelvezető pont oldalakhoz mért távolságára és pozíciójára.

A KERDI-DRAIN változatok teljesítik a vízelvezetés különféle követelményeit, legyen szó nagy lefolyó teljesítményről, függőleges vagy vízszintes vízelvezetésről.

A Schlüter-KERDI-SHOWER jellemzője a különösen biztonságos és egyszerű beépítés. A KERDI szigetelőelemekkel együtt ez a szerkezet megfelel a burkolólapokhoz és más hidegburkolatokhoz kapcsolódó szigetelések általános építésfelügyeleti vizsgabizonyítványának (abP).

A KERDI SHOWER rendszerelemei mindig készletbe vannak csomagolva és így „Igény szerint” egyszerűen összeállíthatóak.

  1. A lefolyóházat a választott lejtéssel rendelkező aljzatképző lemeznek megfelelően helyezze az adott aljzatra és csatlakoztassa egy megfelelően méretre vágott elvezetőcsővel az épület szennyvízhálózatára.

    Szükség esetén használja a csatlakoztatáshoz a készlethez szállított szűkítőelemet (DN 40 DN 50-re). Ezután el kell végezni a tömítettség ellenőrzését.

  2. A kiegyenlítő réteget (nyomásállóság >= 0,3 N/mm²) a teherbíró aljzatra szakszerűen kell elhelyezni. Ennek során ügyelni kell arra, hogy a teljes lefolyóház és a vízelvezető cső teljesen teherhordóan körbe legyen habarcsolva. Az adott padlólefolyó felső pereme emellett lehúzó segédeszközként szolgál és egy szintben záródik a kiegyenlítő réteg felső peremével. Kiegyenlítő habarcs alkalmazásakor a felület függvényében a lemez lefektetése előtt tanácsos lehet a felületglettelés. A gyártónak a feldolgozásra vonatkozó előírásait figyelembe kell venni.

    Megjegyzés: Ha lépészaj-csillapításra van szükség, a Schlüter-KERDI-LINE-SR lépészaj-szigetelésre kell teherhordó szintező réteget felhordani, és az élterületre megfelelő élszigetelő szalagot kell elhelyezni.

    A megfelelő szigetelés kiválasztásához a maximális összenyomhatóságot (CP4) (≤ 4 mm) figyelembe kell venni.

  3. A megfelelő teherhordó képességű kiegyenlítő rétegre azután rá kell ragasztani a teljes felületen a lejtéssel rendelkező alaplemezt egy hidraulikusan kötő vékonyágyazós ragasztóhabarccsal.

    Ügyelni kell arra, hogy a lejtéssel rendelkező aljzatképző lemez illeszkedő csatlakozása ne a lefolyócső csővezetéke fölé kerüljön.

  4. Ezután a vékonyágyas feltétet a pontosan illeszkedő mélyedésen keresztül helyezze be a lefolyóházba úgy, hogy a ragasztóperem egybeessen a lejtéssel rendelkező aljzatképző lemez felületével. A beágyazáshoz a ragasztóperem alatt előzetesen egy vékonyágyazós ragasztóhabarcsot kell felhordani.
  5. A KERDI mandzsetta ragasztásához – a KERDI-DRAIN lefolyóház szállítási terjedelmének része – a vékonyágyazós feltét ragasztóperemére és a lejtésképző aljzatlemezre egy 3 x 3 mm-es vagy 4 x 4 mm fogazott glettvassal KERDI-COLL-L anyagot kell felhordani és a KERDI mandzsettát teljesen be kell ágyazni. A belenyomáshoz a fogas glettvas sima oldala vagy egy sima vakolókanál használata javasolt, melyet nyomás alatt ferdén kell a KERDI szigetelőgalléron áthúzni. Kerülje a légzárványok kialakulását. Tartsa be a ragasztó megkötési idejét.
  6. A falfelületek vízszigeteléséhez a KERDI 200 szigetelőlemezt teljes felülettel be kell ágyazni. A lemezek szigetelt toldásait a síkban vagy a falsarok területén, valamint a fal-/padlókapcsolódásokat a KERDI-KEBA toldó-szigetelőszalaggal és a Schlüter-KERECK sarokszigetelő elemekkel és alattuk KERDI-COLL-L használatával kell felülragasztani. A csőátvezetéseket a rendszerbe tartozó KERDI csőkarimákkal kell tömíteni.

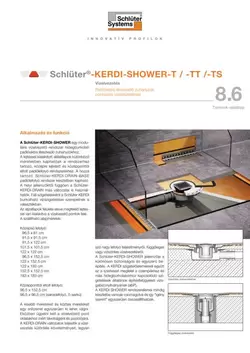

    Vegye figyelembe a megfelelő 8.1. sz. Schlüter-KERDI és 8.4. sz. Schlüter-KERDI-COLL-L termékadatlapokban foglaltakat.

    Megjegyzés:
    Ha a falfelületeket Schlüter-KERDI-BOARD elemekkel burkolják, akkor az egyben a fali vízszigetelést is megoldja. (lásd 12.1. sz. Schlüter-KERDI-BOARD termékadatlap). Az illeszkedő csatlakozásokat és a sarokterületeket szintén KERDI-KEBA és KERDI-KERECK segítségével, KERDI-COLL-L szigetelő ragasztóval kell szigetelni.

  7. Amint a szigetelt folytonosítások az előzőekben leírtak szerint teljes egészében biztosítottak, el lehet kezdeni a burkolólapok lerakását vékonyágyazós eljárással. Várakozási idő nem szükséges.
  8. A burkolólapok lerakása során a vízre kötő vékonyágyas csemperagasztót közvetlenül a KERDI mandzsettára kell felhordani és a burkolólapokat lehetőleg teljes felülettel kell abba belenyomni. A padlófelületet a burkolólap méretétől függetlenül normál személyi forgalommal lehet terhelni. Amennyiben nagyobb terhelés várható, például kerekesszék által, egy további terheléselosztó réteg vagy nagyobb méretű burkolólap szükséges.

    Figyelem:
    Az olyan területekhez, melyekben az építésfelügyeleti vizsgabizonyítvány vagy a CE megfelelőség szükséges, csak a rendszer által jóváhagyott vékonyágyas csemperagasztó habarcs használható.

    A padlólapok lehelyezése során a lefolyórostély házát a beépített bűzelzáróval kell beilleszteni a vékonyágyas feltétbe, és a burkolólap vastagságának megfelelően a felülettel egy szintben kell beállítani. A rostélykeret alá csemperagasztót kell kenni.

  9. Más burkolatok, mint műanyag vagy egyéb bevonatok alkalmazása is lehetséges, e helyütt ezek azonban nem kerülnek leírásra és alkalmazásukat előzetesen tisztázni kell. Kérésre szívesen állunk rendelkezésre javaslatainkkal.

A lejtéskialakító lemezek eleve a szabványos lejtéssel vannak kialakítva a vízelvezető pontok felé. Pontosan illeszkedő mélyedéssel rendelkeznek a KERDI-DRAIN vékonyágyas rögzítéshez, ragasztóperemmel.

A lejtéskialakító lemezt az építési helyszíntől függően a megfelelő, teherhordó aljazatokon lehet használni (pl. fa aljzatok esetén, függőleges vízelvezetésnél, habarcs alátét vagy hasonlók esetén)

A KERDI vízszigetelő mandzsetta gyárilag fel van kasírozva a lejtéskialakító lemezekre.

Az egyszerűbb kezelhetőség érdekében a lejtéskialakító lemezek összehajtva kerülnek leszállításra.

A KERDI-SHOWER-KST 1525 és KST 1830 lejtéssel rendelkező alátétlapok 2 részből állnak, melyek egy formára záródó fecskefarok szerkezettel csatlakoznak egymáshoz. Az összekötő fúgát KERDI-KEBA-val kell szigetelni KERDI-COLL-L szigetelő ragasztó segítségével.

A lejtéskialakító lemez nyomásálló, expandált polisztirolból (EPS) készült.

A lefolyóház ütésálló polipropilénből (PP) készült.

A vékonyágyazós feltét alkrilnitril-butadién-sztirolból (ABS) áll, rögzítőkarimával, melynek felülete tapadóhíddal bevont.

A lejtéskialakító lemez gyárilag rákasírozott Schlüter-KERDI polietilén mandzsettával készül, amelynek tapadóhidas felülete a hidegburkolatok ragasztóinak hatékony tapadására szolgál.

A Schlüter-KERDI-SHOWER-SKB szigetelő szetthez mellékelt nemesacél rács V2A-ból (alapanyagból 1.4301 = AISI 304) készült.

Anyagtulajdonságok és alkalmazási területek

A lefolyóház, a vékonyágyas feltét és a burkolatok a DIN EN 1253 szabvány szabványnak megfelelően K3 besorolású építményekben használhatók. A K3 besorolás a járműforgalom nélküli területekre vonatkozik, pl. lakások, idősotthonok, szállodák, iskolák, nedves helyiségei, sorba épített mosóberendezések és zuhanyzók.

Az adott padlóösszefolyó rendszer alkalmazhatóságát a konkrét eseteknél a várható vegyi, mechanikai, illetve egyéb terhelések alapján kell eldönteni.
