Schlüter-BEKOTEC-EN-FI  Le panneau à plots silencieux et avec isolant

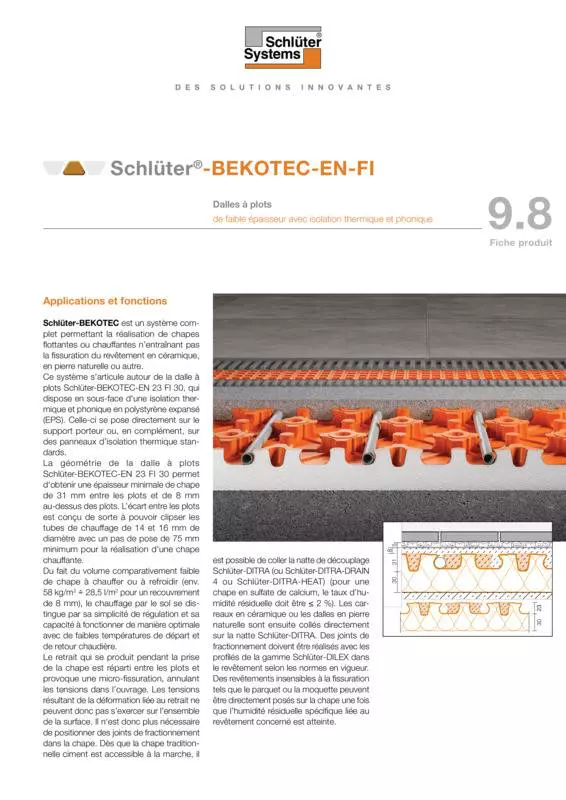

Schlüter-BEKOTEC est un système complet permettant la réalisation de chapes flottantes ou chauffantes, évitant la fissuration des revêtements en céramique, en pierre naturelle ou autre.

Ce système est basé sur le panneau à plots Schlüter-BEKOTEC-EN-23-FI-30, qui est complété par une isolation thermique et acoustique en polystyrène expansé (EPS) et peut être posé directement sur le support porteur ou, en plus, sur des panneaux d’isolation thermique disponible dans le commerce.

La géométrie du panneau à plots BEKOTEC-EN-23-FI-30 permet de réaliser une chape à partir de 31 mm entre les plots et de 8 mm au-dessus des plots. L’écart entre les plots est conçu de sorte à pouvoir clipser les tubes de chauffage de 14 et 16 mm de diamètre avec un pas de 75 mm minimum pour la réalisation d’une chape chauffante. Le chauffage au sol est facilement réglable et peut être exploité de manière optimale avec de faibles températures de départ, car seule une masse de chape relativement faible (pour un recouvrement de 8 mm, env. 58 kg/m² ≙ 28,5 l/m²) doit être chauffée ou refroidie.

Le retrait qui se produit pendant le durcissement de la chape se réduit de manière modulaire dans la trame des plots. Les tensions dues à la déformation de retrait ne peuvent donc pas s’appliquer à l’ensemble de la surface. Il est donc possible de se passer de joints de fractionnement dans la chape. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de désolidarisation Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Les carreaux en céramique ou les dalles en pierre naturelle sont posés directement dessus selon la méthode de la couche mince. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.

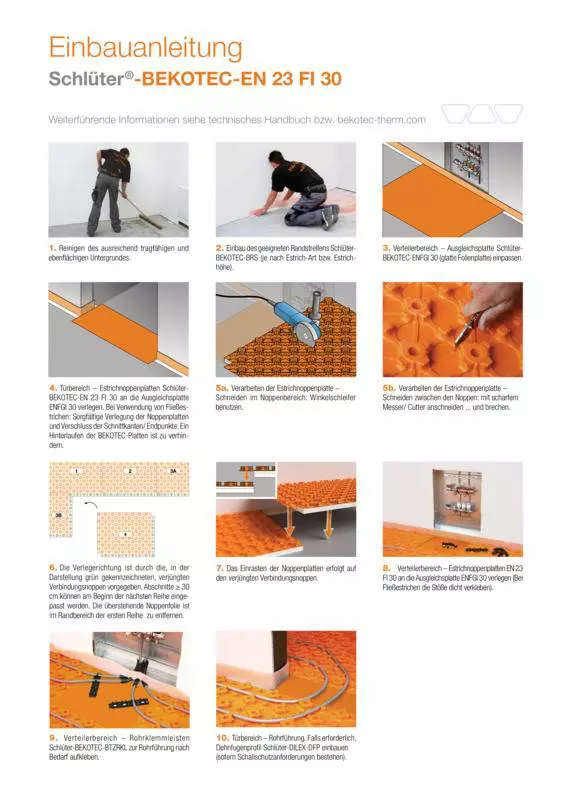

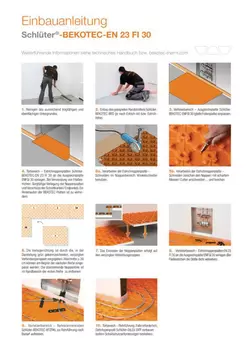

1. Le panneau à plots BEKOTEC-EN-23-FI-30 se pose sur un support plan et porteur. Les supports doivent disposer d’une surface plane et ne doivent présenter aucune bosse ponctuelle (par ex. résidus de mortier). Les défauts de planéité du support doivent être compensés par un ragréage ou un ravoirage. Des isolants thermiques supplémentaires appropriés et résistants à la pression (isolants sous chape sans exigence quant à l’isolation acoustique (DEO)), doivent être, si nécessaire, posés sur le support, conformément aux exigences en matière d’isolation thermique. Une isolation acoustique complémentaire n’est pas autorisée.
2. Les chants du revêtement au niveau des murs ou des éléments verticaux doivent être désolidarisés au moyen de la bande périphérique BEKOTEC-BRS selon le type ou la hauteur de la chape.
3. Les panneaux à plots BEKOTEC-EN-23-FI-30 doivent être coupés sur mesure dans la zone périphérique. La panneau à plots doit être retirée dans la zone périphérique de la première rangée. Les découpes ≥ 30 cm peuvent être réutilisées au début de la rangée suivante. Pour l’assemblage des panneaux, une rangée de plots est emboîtée dans les plots de liaison.
   Afin de faciliter le positionnement des tubes au niveau des passages de portes et dans la zone du collecteur, il est préférable d’utiliser le panneau de compensation lisse Schlüter-BEKOTEC-ENFGI-30. Ce panneau est également recouvert sur sa face inférieure de 30 mm de polystyrène expansé (EPS). L’utilisation du guide à clips autocollant Schlüter-BEKOTEC-ZRKL permet un guidage précis des tubes dans cette zone.

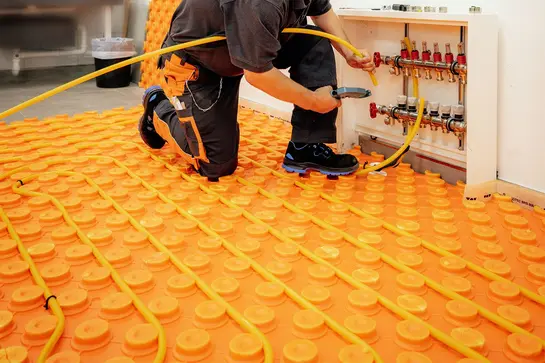

4. Pour réaliser le chauffage par le sol Schlüter-BEKOTEC-THERM, il est possible de coincer entre les plots contre-dépouillés les tubes de chauffage de diamètre 14 ou 16 mm appartenant au système. Les distances entre les tubes doivent être choisies en fonction de la puissance de chauffage nécessaire, à l'aide des diagrammes de puissance de chauffage Schlüter-BEKOTEC.
5. Dans le cadre de la réalisation de la chape, une chape en ciment frais ou en sulfate de calcium est réalisée avec une épaisseur minimale de 8 mm au-dessus des plots du panneau. Une résistance à la compression de C20 à C35 ainsi qu’une résistance à la traction par flexion de F4, max. F5, doivent être respectées, aussi bien pour une chape en ciment que pour une chape en sulfate de calcium. Si la chape en ciment présente une classe de retrait SW1, il est également possible d’utiliser des produits offrant une résistance à la traction par flexion plus élevée. Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 25 mm. Lors de la réalisation d'une chape fluide, il convient de veiller à poser soigneusement les panneaux à plots de façon jointive et à condamner les arêtes/extrémités. Il convient de prévenir toute infiltration sous les panneaux BEKOTEC. Veiller à ce que les chapes soient compatibles avec ce type d’application.
   Remarque : en fonction de l’application prévue, veillez à préalablement informer notre service technique de toute caractéristique divergente de la chape. Si l'on souhaite éviter la transmission des bruits d'impact entre deux pièces, la chape doit y être séparée par le profilé de joint de dilatation Schlüter-DILEX-DFP.
6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de désolidarisation Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit. Les chapes en sulfate de calcium peuvent être recouvertes de la natte de désolidarisation dès que l’humidité résiduelle est ≤ 2 %.
7. Sur la face supérieure de la natte de désolidarisation, il est alors possible de poser directement un revêtement en céramique ou en pierre naturelle en couche mince. Au-dessus de la natte de désolidarisation, le revêtement doit être divisé en zones par des joints de fractionnement, conformément aux réglementations en vigueur. Pour cela, il convient d’utiliser les profilés de franctionnement Schlüter-DILEX-BWB, -BWS, -KS, -AKWS ou -F (voir fiches produit 4.6 - 4.8, 4.18 et 4.23).
8. Au niveau de la liaison sol/murs, utiliser le profilé de mouvements Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant soin d’araser, au préalable, la bande périphérique Schlüter-BEKOTEC-BRS.
9. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour d’un maximum de 5 °C jusqu’à atteindre la température d’utilisation souhaitée.
10. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements plastiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de désolidarisation. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux.
    Remarque : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis de la chape spécifique au revêtement sélectionné.
    Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, veuillez consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

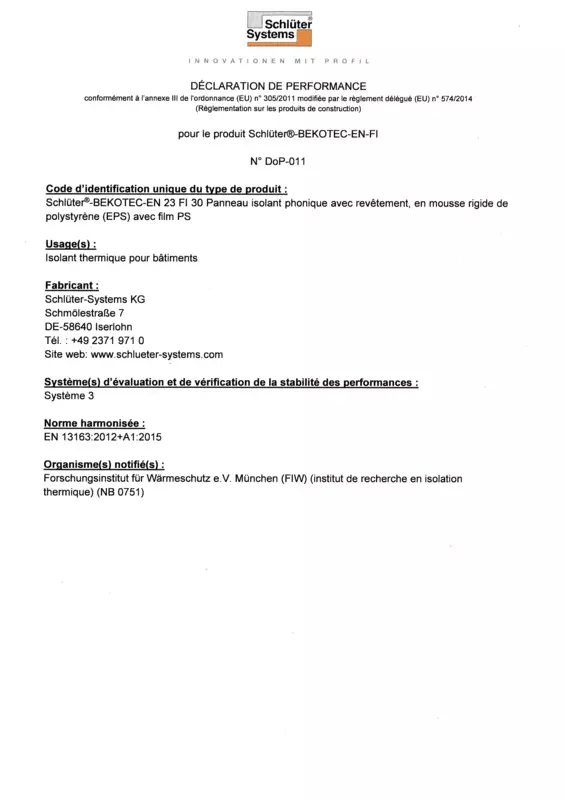

BEKOTEC-EN 23 FI 30 est formé par emboutissage à partir d’une plaque en polystyrène résistant à la pression et comporte en sous-face de la mousse de polystyrène expansé (EPS). Il convient pour la réalisation de chapes traditionnelles en ciment ou en sulfate de calcium ainsi que de chapes fluides.
