Schlüter-BEKOTEC-EN-FI Sessiz ve yalıtımlı kabarcıklı şap plakası

Schlüter-BEKOTEC sulu ve enerji tasarruflu yerden ısıtmamız Schlüter-BEKOTEC-THERM için döşeme zeminidir.

Schlüter-BEKOTEC-EN-FI kabarcıklı şap plakasıyla – diğer BEKOTEC kabarcıklı plaka kullanımlarında olduğu gibi – sürekli çatlaksız seramik ve doğal taş kaplamalarının temelini oluşturan çatlaksız, fonksiyonel bir çap elde edilir.

BEKOTEC-EN-FI çok yönden verimlidir:

14 veya 16 mm çapa sahip Schlüter ısıtma borularının kullanılabilmesi esnekliğe olanak tanıyor. 16mm'lik ısıtma borusu biraz daha uzun ısıtma hatlarına olanak tanıyor.
EPS malzemeden entegre darbe sesi yalıtımı darbe seslerinin aktarılmasını 28 desibel düşürüyor.
EPS malzemeden entegre ısı yalıtımı ısıyı hedefli bir şekilde odada yukarı iletiyor.
Montaj sırasında zaman ve malzeme tasarrufu sağlıyor.
İnce katmanlı yapısı sayesinde özellikle enerji verimliliği sağlar.

Ayrıca Schlüter-BEKOTEC-ENFGI-30 ile dağıtıcı dolapta ısıtma borusu montajını kolaylaştıran uygun dengeleme plakasını edinirsiniz.

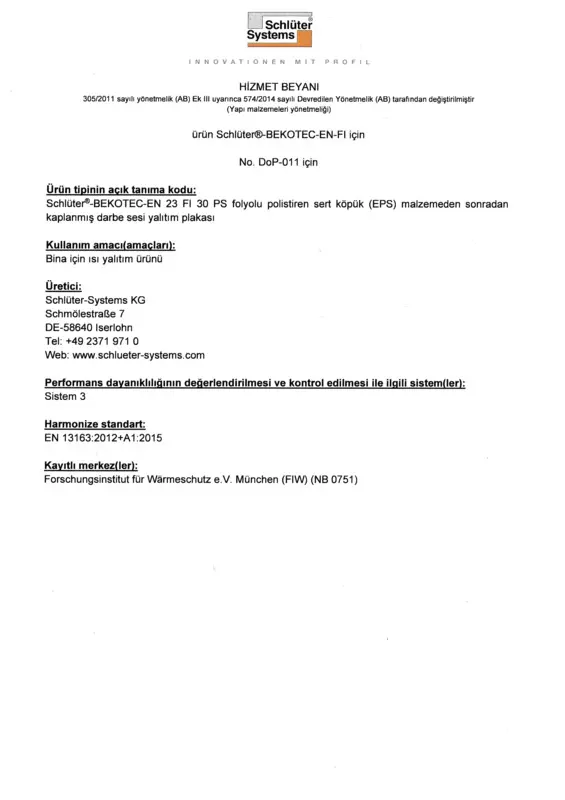

Download

zoom_out_map search

EN 23 FI 30
30 mm ısı ve darbe sesi yalıtımlı kabarcıklı şap plakası
Uzunluk
1,2 m
Genişlik
90 cm
Materyal
PS (polistrol)
Boru çapı [mm]
14 x 2 / (16 x 2)
EN FGI 30
30 mm ısı ve darbe sesi yalıtımlı dengeleme plakası
Uzunluk
1,2 m
Genişlik
90 cm
Materyal
PS (polistrol)
Boru çapı [mm]
14 x 2 / (16 x 2)

Fonksiyon

Bu ürün ne yapar

Schlüter-BEKOTEC seramik ve doğal taşın yanı sıra başka kaplama malzemelerine sahip çatlaksız ve fonksiyonel yüzer şaplar ile ısıtma şapları için sistem olarak güvenli bir kaplama konstrüksiyon teknolojisidir.

Bu sistem, arkası ek olarak bir polistiren (EPS) malzemeden ısı ve darbe sesi yalıtımı ile köpüklenmiş olan ve doğrudan taşıyıcı bir zeminin veya ilaveten piyasada bulunan bir ısı yalıtımının üzerine döşenebilen, Schlüter-BEKOTEC-EN-23-FI-30 kabarcıklı şap folyo plakayı esas almaktadır.

BEKOTEC-EN-23-FI-30 kabarcıklı plakanın geometrisinden, kabarcıkların arasında 31 mm ve üzerinde 8 mm'lik asgari tabaka kalınlığı ortaya çıkmaktadır. Kabarcık aralıkları, bir ısıtma şapının oluşturulması için 14 mm ve 16 mm'lik bir çapa sahip sisteme ait ısıtma boruların 75 mm'lik karelajda sıkıştırılabilmesini sağlayacak şekilde düzenlenmiştir. Yerden ısıtma iyi ayarlanabilir ve en iyi şekilde düşük ön akış sıcaklıklarında uygulanabilir, çünkü nispeten düşük bir şap kütlesinin (8 mm örtme durumunda yakl. 58 kg/m² ≙ 28,5 l /m²) ısıtılması veya soğutulması gerekmektedir.

Şapın sertleşmesi sırasında oluşan kayıp, modüler bir şekilde kabarcıklı karelajda kaybolur. Böylece kayıp deformasyonundan kaynaklanan gerilimler tüm yüzey üzerinde etki edemez. Bu nedenle görünür veya hareketli derz uygulamasına gerek yoktur. Çimento şap üzerinde yürünebilir hale geldikten sonra Schlüter-DITRA (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) ayırma membranı yapıştırılır (kalsiyum sülfat şap ≤ 2 CM-%). Bunun üzerine doğrudan ince yatak yöntemiyle seramik veya doğal taş plaka döşenebilir. Kaplama yüzeyindeki hareket derzleri Schlüter-DILEX ile normalde talep edilen aralıklarla oluşturulmalıdır.

Çatlamaya duyarlı olmayan kaplama malzemeleri, örn. parke veya halı kaplama, kaplamaya özgü kalan neme ulaşıldıktan sonra doğrudan şapın üzerine döşenir.

Kurulum

Bu ürün nasıl kurulur

BEKOTEC-EN-23-FI-30 yeterince taşıyıcı ve düz yüzeyli bir zeminin üzerine döşenir. Büyük zemin bozuklukları ilk etapta şapla veya uygun bağlı dolguyla dengelenmelidir.
Ses koruması ve/veya ısı yalıtım taleplerinin dikkate alınması altında gerektiğinde zeminin üzerine uygun ilave ısı yalıtımları döşenebilir. Seçim için maks. bastırılabilirlik CP3 (≤ 3 mm) dikkate alınmalıdır.
Yükselen duvarlardaki veya iç elemanlardaki kaplama kenarları, şap türüne ve şap yüksekliğine bağlı olarak BEKOTEC-BRS kenar şeridiyle kesilmelidir.
BEKOTEC-EN-23-FI-30 kabarcıklı plakalar kenar bölgesinde tam oturacak şekilde kesilmelidir. Taşan kabarcıklı folyo ilk sıranın kenar bölgesinde çıkarılmalıdır. ≥ 30 cm'lik bölümler bir sonraki sıranın başına yerleştirilebilir. Kabarcıklı plakalar, konik bağlantı kabarcıklarının üzerine oturur.
Kapı geçiş bölgesinde ve dağıtıcı bölgede boru geçişinin kolaylaştırılması için dengeleme plakası Schlüter-BEKOTEC-ENFGI-30 kullanılabilir. Bu alt tarafta aynı şekilde 30 mm genleşmiş polistiren (EPS) ile lamine edilmiştir. Kendinden yapışkan boru sabitleme kelepçeleri Schlüter-BEKOTEC-ZRKL sayesinde bu bölgede tam bir boru geçişi mümkündür.
Schlüter-BEKOTEC-THERM yerden ısıtmanın oluşturulması için arkası kesik kabarcıkların arasına sisteme ait 14 mm veya 16 mm çapındaki ısıtma boruları sıkıştırılabilir. Boru mesafeleri gerekli ısıtma gücüne uygun olarak Schlüter-BEKOTEC ısıtma gücü diyagramlarına dayanarak seçilmelidir.
Şapın uygulanması çerçevesinde taze şap veya kalsiyum sülfat şap bir asgari şap kaplaması 8 mm ile kabarcıklı plakanın içine uygulanır. Bu sırada hem çimento hem de kalsiyum sülfat şaplarda C20 ilâ C35 basınç mukavemetinin yanı sıra F4, maks. F5 bükülme mukavemetine uyulmalıdır. Bir çimento şapında SW1 büzülme sınıfı söz konusuysa, daha yüksek bükülme mukavemetine sahip ürünlerin kullanımı da aynı şekilde mümkündür. Yüksekliğin dengelenmesi için tabaka kalınlığı kısmi olarak maks. 25 mm'ye yükseltilebilir. Bir yüzer şap uygulaması durumunda kabarcıklı plakaların titiz bir şekilde döşenmesine ve kesme kenarlarının/uç noktalarının kapatılmasına dikkat edilmelidir. BEKOTEC plakaların arkasına geçilmesi önlenmelidir. Burada bu uygulama için onaylanmış sistemler dikkate alınmalıdır.
Not: Sapma gösteren şap özellikleri ilk etapta yapıya bağlı olarak uygulama tekniği satış birimimizle açıklığa kavuşturulmalıdır. İki mekân arasında bir topuk sesi aktarımı engellenmek isteniyorsa, o taktirde şap burada Schlüter-DILEX-DFP genleşme derzi profili ile ayrılmalıdır.
Çimento şapın üzerinde yürünmesine izin veren bir başlangıç mukavemetinden hemen sonra DITRA ayırma membranı (alternatif: DITRA-DRAIN 4 veya DITRA-HEAT) ürün veri föyünün işleme notlarının dikkate alınması altında, yapıştırılır. Kalsiyum sülfat şaplar, kalan nem ≤ 2 CM-% düzeyine ulaştığında ayırma membranı ile kaplanabilir.
Sonrasında ayırma membranının üst tarafına doğrudan bir seramik, doğal taş veya farklı bir zemin kaplaması ince yatak yöntemiyle döşenebilir. Kaplama, ayırma membranının üst kısmında hareket derzleriyle geçerli düzenlemelere uygun şekilde alanlara bölünmelidir. Hareket derzlerini oluşturmak için Schlüter-DILEX-BWB, -BWS, -KS, -AKW veya -F hareket derz profilleri kullanılmalıdır (bkz. ürün bilgi föyü 4.6 - 4.8 ve 4.18 ve 4.23).
Zemin/duvar geçişi bölgesinde esnek kenar derzi olarak köşe hareket profili Schlüter-DILEX-EK veya -RF (bkz. ürün bilgisi 4.14) kullanılmalıdır. Schlüter-BEKOTEC-BRS kenar bandının taşan bölümü öncesinde kesilmelidir.
Yerden ısıtma olarak Schlüter-BEKOTEC-THERM seramik iklim zemininin kullanılması halinde bitmiş kaplama konstrüksiyonu 7 gün sonra ısıtılabilir. Bu sırada ön akış sıcaklığı 25 °C ile başlayarak her gün maks. 5 °C olmak üzere, istenen kullanım sıcaklığına yükseltilebilir.
Çatlama tehlikesi olmayan kaplama malzemeleri (örn. parke, halı veya plastik kaplamalar), ayırma membranı olmadan doğrudan BEKOTEC şapın üzerine uygulanır. Bu sırada şap yüksekliği ilgili malzeme kalınlıklarına uygun hale getirilmelidir.
Not: Her defasında geçerli uygulama yönergelerinin yanında şapın, seçilen kaplama malzemesi için izin verilen nem oranları dikkate alınmalıdır.
Seramik olmayan üst kaplamalarla bağlantılı olarak ayrıntılı uygulama notlarını Schlüter-BEKOTEC-THERM için teknik el kitabından veya uygulama tekniği satış birimimizden öğrenebilirsiniz.

Malzeme

Muhafaza ve bakım

Bu ürünün bakımı nasıl yapılır

Şap uygulaması öncesinde ve uygulama sırasında kabarcıklı plaka gerekirse uygun tedbirlerle, örn. yürüme tahtaları döşenerek, mekanik etkilere bağlı hasarlara karşı korunmalıdır.
Schlüter-BEKOTEC-EN-23-FI-30, -ENFGI 30, -BRS ve -BTS eskimez ve herhangi bir özel bakıma ihtiyaç duymaz.
BEKOTEC-EN-23-FI-30 geri sökülmesi gerektiğinde derin çekme folyo polistiren taşıyıcı plakadan ayrılabilir.
