Schlüter-BEKOTEC-EN-FK-PS Kendinden yapışkanlı ince kabarcıklı plaka
Schlüter-BEKOTEC kabarcık sistemi yüzer şap olarak uzun vadeli çatlaksız seramik ve doğal taş kaplamaları sağlar. Schlüter ısıtma borularının yerleştirilmesi ile şap sistemi BEKOTEC-THERM yerden ısıtmaya dönüşür.
Schlüter-BEKOTEC-EN-FK-PS, Schlüter ısıtma borularının (ø 10 mm) oturması için pratik, arka tarafı kendinden yapışkanlı bir kabarcıklı şap plakasıdır. Her bir kabarcıklı plaka bir sıra boyunca üst üste binecek şekilde iç içe geçirilir ve koruyucu folyo çıkartıldıktan sonra söz konusu zeminlere kolayca döşenebilir.
Schlüter-BEKOTEC-ENFGK-PS aynı şekilde arka tarafı kendinden yapışkanlı olan, buna ait bir dengeleme plakasıdır. Bu ısıtma devresi dağıtıcısının önüne yerleştirilir, böylece ısıtma borularının montajı çok daha kolaylaşır.
Genel ürün bilgileri
Fonksiyon
Bu ürün ne yapar
Schlüter-BEKOTEC-EN-12-F-PS seramik ve doğal taşın yanı sıra başka kaplama malzemelerine sahip çatlaksız ve fonksiyonel şaplar ve ısıtma şapları için sistem olarak güvenli bir kaplama konstrüksiyon teknolojisidir.
Bu bileşik sistem doğrudan taşıyıcı, yükü alan zeminlere - örneğin beton, mevcut şaplar veya ahşap kaplama konstrüksiyonları - yapıştırılır. Kabarcıklı plakanın alt tarafındaki özel yapışkanlı tabaka sayesinde zemine mükemmel bir tutunma sağlar. Isıtma için zemin uygunluk bakımından (hareket derzleri, kenar yalıtım bantları vs.) kontrol edilmelidir.
Bu sistem, BEKOTEC-EN-12-FK kabarcıklı şap plakasını esas almaktadır, ancak alt tarafında özel yapıştırıcıya sahiptir. BEKOTEC-EN-12-F-PS kabarcıklı plakanın geometrisinden, kabarcıkların arasında ve 8 mm üzerinde şapın 20 mm'lik bir asgari şap kalınlığı ortaya çıkmaktadır. Kabarcık aralıkları, bir ısıtma şapının oluşturulması için 50 mm'lik bir karelajda sisteme ait ısıtma boruları 10 mm'lik çapta sıkıştırılabilecek şekilde düzenlenmiştir.
Yerden ısıtma iyi ayarlanabilir ve en iyi şekilde düşük ön akış sıcaklıklarında işletilebilir, çünkü nispeten düşük bir şap kütlesinin (8 mm örtme durumunda yakl. 40 kg/m² ≙ 20 l /m²) ısıtılması veya soğutulması gerekmektedir.
Şapın sertleşmesi sırasında oluşan kayıp, modüler bir şekilde kabarcıklı karelajda kaybolur. Böylece kayıp deformasyonundan kaynaklanan gerilimler tüm yüzey üzerinde etki edemez. Bu nedenle görünür veya hareketli derz uygulamasına gerek yoktur.
Çimento şap üzerinde yürünebilir hale geldikten sonra Schlüter-DITRA (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) ayırma membranı yapıştırılır (kalsiyum sülfat şap ≤ 2 CM-%). Bunun üzerine doğrudan seramik yapıştırıcısı ile seramik veya doğal taş plaka döşenmesi gerçekleşir. Kaplama yüzeyindeki hareket derzleri Schlüter-DILEX ile normalde talep edilen aralıklarla oluşturulmalıdır.
Çatlamaya duyarlı olmayan kaplama malzemeleri, örn. parke veya halı kaplama, kaplamaya özgü kalan neme ulaşıldıktan sonra doğrudan şapın üzerine döşenir.
Diğer bilgileri teknik el kitabında bulabilirsiniz.

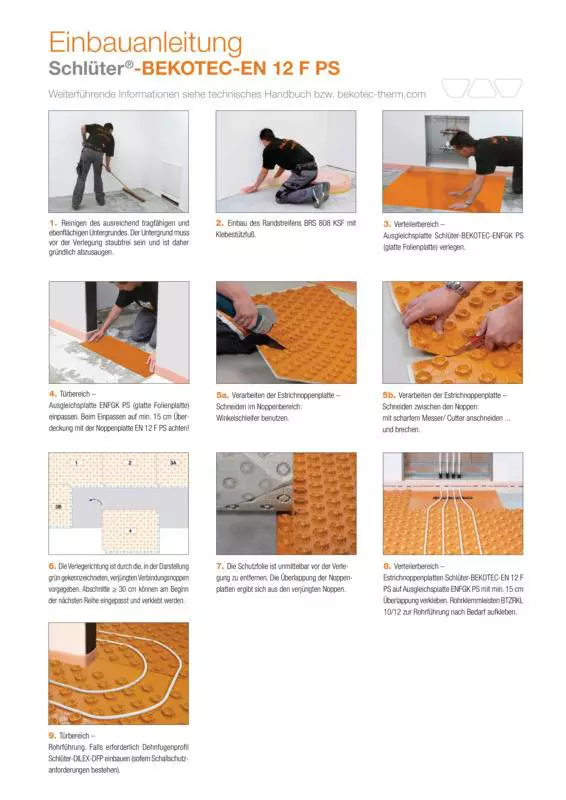

Kurulum
Bu ürün nasıl kurulur
- BEKOTEC-EN-12-F-PS yeterince taşıyıcı ve düz yüzeyli bir zeminin üzerine döşenir. Bu temizlik ve uyumluluk bakımından kontrol edilmelidir. Yapışmayı engelleyen yüzey bileşenleri giderilmelidir. Zemin döşeme işlemi öncesinde tozsuz olmalıdır ve bu yüzden elektrikli süpürgeyle iyi bir şekilde süpürülmelidir.
Bilgi: Zeminin astarlanması kesinlikle gerekli değildir, ancak gerekirse ticari olarak temin edilebilen bir dispersiyon ile kuvars kumu gibi kaba bileşenler olmadan bir ön işlem gerçekleştirilebilir. Büyük zemin bozuklukları ilk etapta şapla veya uygun denge macunlarıyla düzeltilmelidir. - Yükselen duvarlardaki veya iç elemanlardaki kaplama kenarları 8 mm kalınlığındaki Schlüter-BEKOTEC-BRS-808-KSF kenar bantları ile uygulanmalıdır. Kenar bandına entegre edilmiş yapıştırma destek ayağı, alt tarafında sabitlemek için bir yapıştırma bandına sahiptir. Zemine yapışma ve destek ayağının ön gerilmesi sayesinde kenar bandı duvara karşı bastırılır. Schlüter-BEKOTEC kabarcıklı plakanın yapıştırma ayağının üzerine yerleştirilmesiyle, plakayı zeminin üzerine sabitleyen ve akışkan şapın uygulanması sırasında alta akmayı önleyen bir birleşim oluşur.

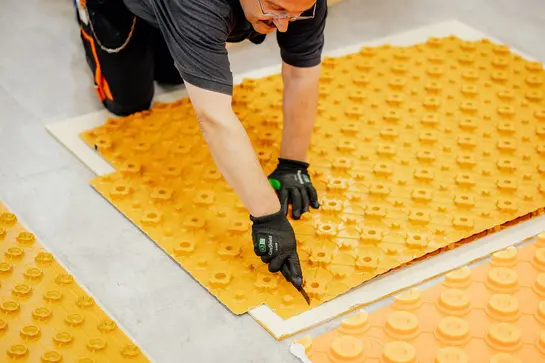

- BEKOTEC-EN-12-F-PS kabarcıklı plakalar kenar bölgesinde tam oturacak şekilde kesilmelidir. BEKOTEC plakaların birleştirilmesi için bunlar bir kabarcık dizisiyle üst üste binecek şekilde iç içe geçirilir. Kabarcıklı folyoyu döşemek için BEKOTEC-EN-12-F-PS koruyucu folyosu çekilmeli ve plaka zemine yerleştirilmelidir. Üzerine herhangi bir baskı uygulanmadığı sürece kaldırılabilir ve yeniden konumlandırılabilir. Ancak baskı uygulandığında kabarcıklı plaka alt tarafında bulunan yapıştırıcı sayesinde sıkı bir şekilde alt yüzeye yapıştırılır. Kapı geçiş bölgesinde ve dağıtıcı bölgede boru geçişinin kolaylaştırılması için pürüzsüz dengeleme plakası BEKOTEC-ENFG-PS kullanılabilir. Burada da arka tarafa uygulanmış olan yapıştırıcı doğrudan sabitlemeye hizmet etmektedir. Kendinden yapışkan boru sabitleme kelepçeleri Schlüter-BEKOTEC-ZRKL 10/12 sayesinde bu bölgede mutlak bir boru geçişi mümkündür.
- BEKOTEC-THERM yerden ısıtmanın oluşturulması için kabarcıkların arasına 10 mm çapındaki sisteme ait ısıtma boruları döşenebilir. Boru mesafeleri gerekli ısıtma gücüne uygun olarak Schlüter-BEKOTEC ısıtma gücü diyagramlarına dayanarak seçilmelidir.
- Şapın uygulanması çerçevesinde CT-C25-F4 şap kalitesine, maks. F5 sahip taze şap veya kalsiyum sülfat şap CA-C25-F4, maks. F5 asgari şap kaplaması 8 mm (burada 0-4 mm tanecik önerilir) kabarcıklı plakanın içine uygulanır. Yüksekliğin dengelenmesi için tabaka kalınlığı kısmi olarak maks. 15 mm'ye yükseltilebilir. Bir yüzer şap uygulaması durumunda kabarcıklı plakaların titiz bir şekilde döşenmesine ve kesme kenarlarının/uç noktalarının kapatılmasına dikkat edilmelidir. BEKOTEC plakaların arkasına geçilmesi önlenmelidir.
Not: Sapma gösteren şap özellikleri ilk etapta yapıya bağlı olarak uygulama tekniği satış birimimizle açıklığa kavuşturulmalıdır. İki mekân arasında bir topuk sesi aktarımı engellenmek isteniyorsa, o taktirde şap burada Schlüter-DILEX-DFP genleşme derzi profili ile ayrılmalıdır. - Çimento şapın üzerinde yürünmesine izin veren bir başlangıç mukavemetinden hemen sonra DITRA ayırma membranı (alternatif: DITRA-DRAIN 4 veya DITRA-HEAT) 6.1 ürün veri föyünün (alternatif: 6.2 veya 6.4) işleme notlarının dikkate alınması altında, yapıştırılır. Kalsiyum sülfat şaplar, kalan nem ≤ 2 CM-% düzeyine ulaştığında ayırma membranı ile kaplanabilir.
- Zemin/duvar geçişi bölgesinde esnek kenar derzi olarak köşe hareket profili Schlüter-DILEX-EK veya -RF (bkz. ürün bilgisi 4.14) kullanılmalıdır. BEKOTEC-BRS-808-KSF kenar bandının taşan bölümü öncesinde kesilmelidir.
- BEKOTEC-THERM seramik iklim zemininin yerden ısıtma olarak kullanılması halinde bitmiş kaplama konstrüksiyonu yedi gün sonra ısıtılabilir. Bu sırada ön akış sıcaklığı 25 °C ile başlayarak her gün maks. 5 °C olmak üzere, istenen kullanım sıcaklığına yükseltilebilir.
- Çatlama tehlikesi olmayan kaplama malzemeleri (örn. parke, halı veya plastik kaplamalar), ayırma membranı olmadan doğrudan BEKOTEC şapın üzerine uygulanır. Bu sırada şap yüksekliği ilgili malzeme kalınlıklarına uygun hale getirilmelidir.
Not: Her defasında geçerli işleme yönergelerinin yanında şapın, seçilen kaplama malzemesi için izin verilen kalan nem oranları dikkate alınmalıdır. Seramik olmayan üst kaplamalarla bağlantılı olarak ayrıntılı uygulama notlarını Schlüter-BEKOTEC-THERM için teknik el kitabından veya uygulama tekniği satış birimimizden öğrenebilirsiniz.
Malzeme
Bu ürün nelerden yapılmıştır
Schlüter-BEKOTEC-EN-12-F-PS, alt kısmına yapıştırıcı uygulanmış, basınca dayanıklı bir polistiren derin çekme folyodan üretilmiştir. Bu, çimento veya kalsiyum sülfat bazlı geleneksel uygulanmış şapların yanı sıra yüzer şap için uygundur. Malzeme dona ve UV ışınlarına karşı korunmalıdır.
Muhafaza ve bakım
Bu ürünün bakımı nasıl yapılır
Schlüter-BEKOTEC-EN-12-F-PS ve -ENFGK PS çürümez ve herhangi bir özel bakıma ihtiyaç duymaz.
Şap uygulaması öncesinde ve uygulama sırasında kabarcıklı plaka gerekirse uygun tedbirlerle, örn. yürüme tahtaları döşenerek, mekanik etkilere bağlı hasarlara karşı korunmalıdır.
