Schlüter-BEKOTEC-EN-FTS Sessiz kabarcıklı şap plakası
Schlüter-BEKOTEC enerji tasarruflu yerden ısıtmamız BEKOTEC-THERM için döşeme tabanı olarak görev görür. Bunun haricinde malzemeden ve inşaat süresinden tasarruf sağlayan çatlaksız ve fonksiyonel bir şap garanti edilir.
Schlüter-BEKOTEC-EN FTS bir şap kabarcık plakasıdır ve BEKOTEC-THERM-HR ısıtma borularının ø 12 mm oturmasına uygundur. Bir entegre topuk sesi yalıtımı (5 mm) ile teslim edilir, bu sayede topuk sesinin 25 db düşürülmesi elde edilebilir.
Schlüter-BEKOTEC-ENFGTS, ısıtma devresi dağıtıcısının önünde kullanılan, buna ait bir dengeleme plakasıdır. Bu sayede ısıtma borularının dağıtma dolabına montajı kolaylaştırılmaktadır.
Filtre ayarları
- EN 18 F TS 5Uzunluk1,45 mGenişlik85 cmMateryalPS (polistrol)Boru çapı [mm]12 x 1,5
- EN 18 FG TS 5Uzunluk1,45 mGenişlik85 cmMateryalPS (polistrol)Boru çapı [mm]not available
Genel ürün bilgileri
Fonksiyon
Bu ürün ne yapar
Schlüter-BEKOTEC-EN 18 FTS seramik ve doğal taşın yanı sıra başka kaplama malzemelerine sahip çatlaksız, fonksiyonel yüzer şaplar ve ısıtma şapları için sistem olarak güvenli bir kaplama konstrüksiyon teknolojisidir.
Sistem yüzer ancak doğrudan taşıyıcı, yükü alan zeminlere - örneğin beton, mevcut şaplar veya ahşap kaplama konstrüksiyonları - döşenir. Isıtma için, alt temeller uygunluk bakımından (genişleme contaları, kenar bantları vb.) kontrol edilmelidir. Sistem, doğrudan taşıyıcı zemin üzerine serilen, entegre 5 mm topuk sesi yalıtımına sahip polistiren BEKOTEC-EN 18 FTS'yi esas almaktadır. Sistem için, DIN EN ISO 717-2 uyarınca 25 dB değerinde bir topuk sesi yalıtımı belirlenmiştir. İlgili yapı dahilinde sağlanan gerçek iyileştirme düzeyi, yerel koşullara (inşaat yapısı) bağlı olup bu değerden sapma gösterebilir. Bundan dolayı, belirlenen test değerleri doğrudan yapı yerindeki duruma uygulanamaz. Güvenilir değerler, yalnızca mevcut inşaat yapısı dikkate alınarak doğrudan yerinde yapılan ölçümler aracılığıyla elde edilebilir. BEKOTEC-EN F 18 FTS kabarcıklı plakanın geometrisinden, kabarcıkların arasında ve 8 mm üzerinde şapın 26 mm'lik bir asgari tabaka kalınlığı ortaya çıkmaktadır. Kabarcık aralıkları, bir ısıtma şapının oluşturulması için 50 mm'lik bir karelajda sisteme ait ısıtma boruları 12 mm'lik çapta sıkıştırılabilecek şekilde düzenlenmiştir.
Yerden ısıtma iyi ayarlanabilir ve en iyi şekilde düşük ön akış sıcaklıklarında uygulanabilir, çünkü nispeten düşük bir şap kütlesinin (8 mm örtme durumunda yakl. 52 kg/m² ≙ 26 l /m²) ısıtılması veya soğutulması gerekmektedir.
Şapın sertleşmesi sırasında oluşan kayıp modüler bir şekilde kabarcıklı karelajda kaybolur. Böylece kayıp deformasyonundan kaynaklanan gerilimler tüm yüzey üzerinde etki edemez. Bu nedenle görünür veya hareketli derz uygulamasına gerek yoktur. Çimento şap üzerinde yürünebilir hale geldikten sonra Schlüter-DITRA (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) ayırma membranı yapıştırılır (kalsiyum sülfat şap ≤ 2 CM-%). Bunun üzerine doğrudan seramik yapıştırıcısı ile seramik veya doğal taş plaka döşenmesi gerçekleşir. Kaplama yüzeyindeki hareket derzleri Schlüter-DILEX ile normalde talep edilen aralıklarla oluşturulmalıdır.
Çatlamaya duyarlı olmayan kaplama malzemeleri, örn. parke veya halı kaplama, kaplamaya özgü kalan neme ulaştıktan sonra doğrudan şapın üzerine döşenir.
Diğer bilgileri teknik el kitabında bulabilirsiniz.
Teknik veriler
- Kabarcık boyutu: yakl. 40 mm
Döşeme mesafesi: 50, 100, 150 mm ...
Sisteme ait ısıtma boruları: ø 12 mm
Kabarcıklar çepeçevre bir arka kesiğe sahiptir, böylece ısıtma boruları tutucu kıskaç olmaksızın emniyetli bir şekilde tutulabilir. - Bağlantılar:
Kabarcıklı plakalar birleştirilmek için bir kabarcık dizisi boyunca üst üste getirilir ve birbirine eklenir. - Faydalı alan: 1,4 x 0,8 m = 1,12 m²
Plaka yüksekliği: 23 mm (5 mm darbe sesi dahil) - Ambalaj: 10 Adet / Karton = 11,2 m²
Karton boyutu yakl. 1500 x 855 x 185 mm'dir.
Avantajlar
-
Garanti onayı:
Montaj yönergelerine uyulması ve kaplamanın amacına uygun bir şekilde kullanılması durumunda Schlüter-Systems kaplama konstrüksiyonunun beş yıl boyunca kullanım ve hasarsızlık bakımından garanti onayını sözleşmeyle temin etmektedir. -
Çatlaksız kaplama:
BEKOTEC Sistemi, şapın zorunlu gerilimlerinin modüler bir şekilde kabarcıklı şeridin karelajında modüler bir şekilde azaltılacak şekilde tasarlanmıştır. Yapısal bir takviye yerleştirilmesine gerek yoktur. -
Bombesiz konstrüksiyon:
BEKOTEC Sistemi'ne göre üretilmiş kaplama konstrüksiyonu kullanım durumunda öz gerilimler oluşturmaz, böylece yüzeyde bombeleşmeler pratikte mümkün değildir. Bu özellikle sıcaklık değişikliğine bağlı zorlamalar için geçerlidir, örn. ısıtma şaplarında. -
Derzsiz şap:
Şapta genleşme derzlerine gerek yoktur, çünkü BEKOTEC Sistemi'ndeki şap, oluşan zorunlu gerilimleri eşit bir şekilde genel yüzeye dağıtır. -
Seramik veya plaka kaplamasının derz karelajındaki hareket derzleri:
BEKOTEC Sistemi'nde seramik veya plaka kaplamasının döşenmesi bağlamında hareket derzleri sistemi kaplamanın seçilen derz karelajına adapte edilebilir, çünkü ayırma derzleri şaptan üst kaplamaya devralınmaz. Sadece kaplama alanlarını ölçülendirmek için genel kurallar dikkate alınmalıdır. -
Kısa inşaat süresi:
BEKOTEC Sistemi'ne göre üretilen şap, ayırma membranı kullanılarak üzerine basılabildikten hemen sonra seramik, doğal taş veya farklı bir zemin ile kaplanabilir. Bir yerden ısıtma montajı durumunda kaplamanın tamamlanmasından yedi gün sonra ısıtma yapılabilir. -
Düşük malzeme ihtiyacı:
8 mm şap kaplaması durumunda sadece yakl. 52 kg/m² ≙ 26 l /m² şap kütlesi gereklidir. Statik hesaplamaya dahil edilen bir avantaj. -
Hızlı tepki veren yerden ısıtma:
BEKOTEC Sistemi'ne göre bir yerden ısıtma ile üretilmiş kaplama konstrüksiyonu, klasik ısıtma şaplarına kıyasla sıcaklık değişikliklerine daha hızlı tepki verir, çünkü modele göre daha düşük bir kütlenin ısıtılması veya soğutulması gerekmektedir. Bu nedenle yerden ısıtma enerji tasarrufu sağlayacak şekilde düşük ısı işletiminde kullanılabilir.

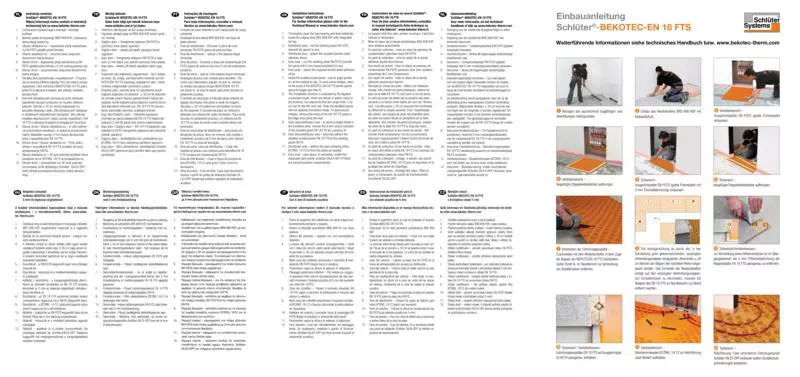

Kurulum
Bu ürün nasıl kurulur
- Schlüter-BEKOTEC-EN 18 FTS yeterince taşıyıcı ve düz yüzeyli bir zeminin üzerine döşenir. Zemin bozuklukları ilk etapta dengelenmelidir.
- Yükselen duvarlardaki veya iç elemanlardaki kaplama kenarları 8 mm kalınlığındaki Schlüter-BEKOTEC-BRS 808 KSF kenar bantları ile kesilmelidir. Kenar şeridine entegre edilmiş yapıştırma destek ayağı, üst ve alt tarafında sabitlemek için bir yapıştırma bandına sahiptir. Kenar şeridinin zemine yapıştırılması ve destek ayağının ön gerilmesi sayesinde kenar bantı duvara karşı bastırılır. BEKOTEC kabarcıklı plakanın yapıştırma ayağının üzerine yerleştirilmesiyle, plakayı zeminin üzerine sabitleyen ve akışkan şapın işlenmesi sırasında alta akmayı önleyen bir birleşim oluşur.
- Ses köprülerini önlemek için BEKOTEC-EN 18 FTS kabarcıklı plakalar kenar bölgesinde tam oturacak şekilde kesilmelidir. Bağlantı için kabarcıklı plakalar kenar bölgesindeki konik bağlantı kabarcıklarına oturtulur (bkz. fotoğraf).
Kapı geçiş bölgesinde ve dağıtıcı bölgede boru geçişinin kolaylaştırılması için, kabarcıklı plakaların altına döşenen ve çift taraflı yapıştırma bantlarıyla sabitlenen, pürüzsüz dengeleme plakası Schlüter-BEKOTEC-ENFGTS kullanılabilir. Gerekirse burada geçiş bölgelerinde kabarcıklı plakanın tam oturan topuk sesi yalıtımı çıkartılmalıdır. Kendinden yapışkan boru sabitleme kelepçeleri Schlüter-BEKOTEC-ZRKL 10/12 sayesinde bu bölgede mutlak bir boru geçişi mümkündür.
- BEKOTEC-THERM yerden ısıtmanın oluşturulması için kabarcıkların arasına 12 mm çapındaki sisteme ait ısıtma boruları sıkıştırılabilir. Boru mesafeleri gerekli ısıtma gücüne uygun olarak Schlüter-BEKOTEC ısıtma gücü diyagramlarına dayanarak seçilmelidir.
- Şapın uygulanması çerçevesinde CT-C25-F4 şap kalitesine, maks. F5 sahip taze şap veya kalsiyum sülfat şap CA-C25-F4, maks. F5 asgari şap kaplaması 8 mm kabarcıklı plakanın içine uygulanır. Yüksekliğin dengelenmesi için tabaka kalınlığı kısmi olarak maks. 20 mm'ye yükseltilebilir. Aynı şekilde ilgili spesifikasyona sahip uygun yüzer şaplar CAF/CTF da kullanılabilir. Burada bu uygulama için onaylanmış sistemler dikkate alınmalıdır.
Not: Sapma gösteren şap özellikleri ilk etapta yapıya bağlı olarak uygulama tekniği satış birimimizle açıklığa kavuşturulmalıdır.
İki mekân arasında bir topuk sesi aktarımı engellenmek isteniyorsa, o taktirde şap burada Schlüter-DILEX-DFP genleşme derzi profili ile ayrılmalıdır.
- Çimento şapın üzerinde yürünmesine izin veren bir başlangıç mukavemetinden hemen sonra Schlüter-DITRA ayırma membranı (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) 6.1 ürün veri föyünün (alternatif: 6.2 veya 6.4) uygulama notlarının dikkate alınması altında, yapıştırılabilir. Kalsiyum sülfat şaplar, kalan nem ≤ 2 CM-% düzeyine ulaştığında ayırma membranı ile kaplanabilir.
- Sonrasında ayırma membranının üst tarafına doğrudan bir seramik veya doğal taş kaplaması ince yatak yöntemiyle döşenebilir. Kaplama, ayırma membranının üst kısmında hareket derzleriyle geçerli düzenlemelere uygun şekilde alanlara bölünmelidir. Hareket derzlerini oluşturmak için Schlüter-DILEX-BWB, -BWS, -KS veya -AKWS profilleri kullanılmalıdır (bkz. ürün bilgi föyü 4.6 - 4.8 ve 4.18).
- Zemin/duvar geçişi bölgesinde esnek kenar derzi olarak köşe hareket profili Schlüter-DILEX-EK veya -RF (bkz. ürün bilgi föyü 4.14) kullanılmalıdır. BEKOTEC-BRS 808 KSF kenar bandının taşan bölümü öncesinde kesilmelidir.
- BEKOTEC-THERM seramik iklim zemininin yerden ısıtma olarak kullanılması halinde bitmiş kaplama konstrüksiyonu yedi gün sonra ısıtılabilir. Bu sırada ön akış sıcaklığı 25 °C ile başlayarak her gün maks. 5 °C olmak üzere, istenen kullanım sıcaklığına yükseltilebilir.
- Çatlama tehlikesi olmayan kaplama malzemeleri (örn. parke, halı veya plastik kaplamalar), ayırma membranı olmadan doğrudan BEKOTEC şapın üzerine uygulanır. Bu sırada şap yüksekliği ilgili malzeme kalınlıklarına uygun hale getirilmelidir.
Not: Her defasında geçerli uygulama yönergelerinin yanında şapın, seçilen kaplama malzemesi için izin verilen nem oranları dikkate alınmalıdır. Seramik olmayan üst kaplamalarla bağlantılı olarak ayrıntılı uygulama notlarını Schlüter-BEKOTEC-THERM için teknik el kitabından veya uygulama tekniği satış birimimizden öğrenebilirsiniz.
Malzeme
Bu ürün nelerden yapılmıştır
Schlüter-BEKOTEC-EN 18 FTS 5 mm'lik topuk sesi yalıtımına sahiptir ve basınca dayanıklı bir polistiren derin çekme folyodan üretilmiştir. Topuk sesi elyafı özel bir tekstil dokuma karışımından oluşur. Schlüter-BEKOTEC-EN 18 FTS basınca dayanıklı bir polistiren derin çekme folyodan üretilmiştir çimento veya kalsiyum sülfat bazlı geleneksel uygulanmış çimento şapın yanı sıra yüzer şap için uygundur.
Muhafaza ve bakım
Bu ürünün bakımı nasıl yapılır
Schlüter-BEKOTEC-EN 18 FTS ve -ENFG çürümez ve herhangi bir özel bakıma ihtiyaç duymaz. Şap uygulaması öncesinde ve uygulama sırasında kabarcıklı plaka gerekirse uygun tedbirlerle, örn. yürüme lataları döşenerek, mekanik etkilere bağlı hasarlara karşı korunmalıdır.
