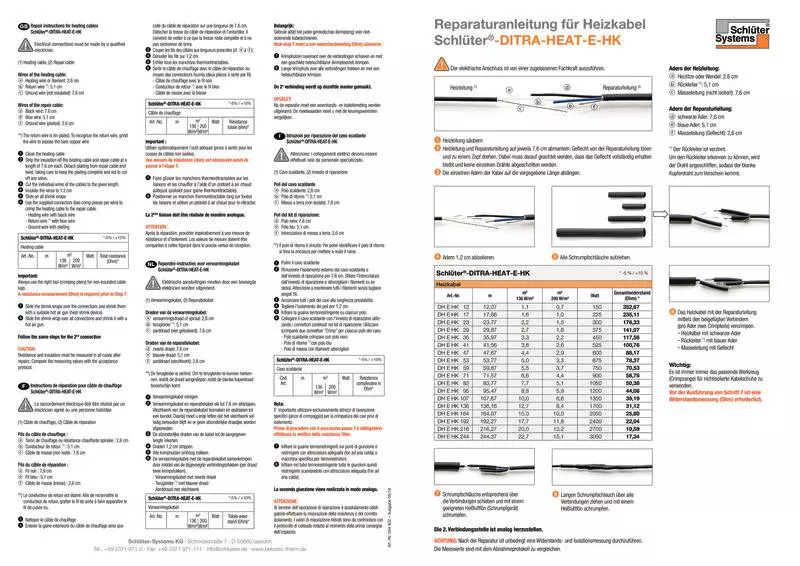

Schlüter-DITRA-HEAT-E-HK  Cabo de aquecimento elétrico para o sistema DITRA-HEAT-E

A instalação elétrica só pode ser efetuada por um eletricista certificado (EN 60335-1). Este cabo de aquecimento tem de ser equipado com um sistema de corte da rede elétrica de tipo omnipolar, com pelo menos 3 mm de extensão de abertura dos contactos por polo. Como proteção contra contacto indireto, tem de ser instalado um RCD (disjuntor diferencial) com uma corrente de disparo por falha de IΔN ≤ 30 mA.

Pode encontrar mais informações sobre a instalação dos cabos de aquecimento e a instalação e o ajuste do termóstato no manual fornecido com o cabo de aquecimento ou termóstato.

Posicionamento do sensor do pavimento

Opção A: o sensor do pavimento é posicionado diretamente na lâmina de desacoplamento DITRA-HEAT acabada de instalar. Já que o sensor do pavimento é embutido diretamente no cimento cola e não pode mais ser substituído, é necessário instalar um sensor de reserva (o volume de fornecimento do termóstato inclui um 2.º sensor, como sensor de reserva). Os sensores têm de ser instalados ao centro, entre dois lanços de cabo de aquecimento.

Opção B: o sensor do pavimento do termóstato é posicionado no tubo de proteção com manga do sensor, diretamente no piso, sob a membrana de desacoplamento DITRA-HEAT. Na área da manga do sensor, a membrana de desacoplamento DITRA-HEAT tem de ser recortada. O sensor é disposto no tubo de proteção e a manga é posteriormente empurrada (o tubo de proteção e a manga do sensor estão disponíveis como conjunto de montagem com o n.º de art. DH EZ S1).

De forma a assegurar uma transição de temperatura ideal da superfície a aquecer para o sensor, não deve ser instalado nenhum material isolante (p. ex., DITRA-HEAT-DUO) entre a manga do sensor e a DITRA-HEAT. Neste caso, o isolamento tem de ser recortado na área da manga do sensor.

Nota: antes de embutir os sensores no cimento cola, têm de ser medidos os valores de resistência, p. ex., por meio do sistema de teste de cabos DITRA-HEAT-E-CT, e comparados com os valores indicados no manual do termóstato.

1. A base tem de estar isenta de elementos que impeçam a aderência e ser resistente e plana. Antes da instalação da DITRA-HEAT, têm de ser efetuados os eventuais trabalhos de nivelamento.
2. A escolha do cimento cola para os trabalhos de instalação da DITRA-HEAT depende do tipo de base.

   O cimento cola tem de aderir à base e fixar-se mecanicamente à camada de velo da DITRA-HEAT. Na maioria das bases pode ser utilizado um cimento cola de base hidráulica. Neste caso, deve ser aplicado um cimento cola com uma consistência de leito fluidificado. As eventuais incompatibilidades entre os materiais têm de ser analisadas. Caso sejam utilizados materiais de revestimento com um comprimento lateral ≥ 30 cm, recomendamos um cimento cola com ligação de água cristalina para um desenvolvimento de rigidez e secagem rápidos.

3. Sobre a base é aplicado um cimento cola adequado com uma espátula dentada (6 x 6 mm). No caso de colagem em paredes e de forma a alcançar uma melhor aderência inicial, recomendamos a aplicação de uma camada de contacto no lado traseiro da DITRA-HEAT, ou seja dupla colagem.
4. A DITRA-HEAT, previamente cortada à medida, é totalmente embutida com a camada de velo no cimento cola aplicado e, por meio de uma talocha ou um rolo de pressão e com movimentos num sentido, imediatamente pressionada no cimento cola. Ter em conta o tempo aberto do cimento cola. Em caso de instalação de material em rolo, é aconselhável alinhar corretamente a DITRA-HEAT logo durante o assentamento e aplicá-la bem esticada, puxando-a ligeiramente.

   A grelha de corte Easycut reduz as forças de contrapressão ao mínimo. No caso de instalações em paredes, recomenda-se a utilização de material em placas, devido ao manuseamento mais fácil. As placas ou faixas são instaladas lado a lado, sem sobreposição.

5. De forma a evitar danos na DITRA-HEAT instalada ou a evitar que esta se solte da base, recomenda-se protegê-la contra sobrecargas mecânicas, p. ex., por meio de tábuas de passagem (principalmente nas áreas de transporte de material).

Disposição dos cabos de aquecimento

6. 1. Nas instalações em pavimentos, os cabos de aquecimento podem ser imediatamente dispostos após a colagem da membrana de desacoplamento DITRA-HEAT, por meio de uma talocha ou um rolo de pressão.
      Nas paredes, os cabos podem ser dispostos após ser alcançada uma adesividade suficiente.
      Os cabos de aquecimento não podem tocar-se ou cruzar-se.
   2. Na área da extremidade do cabo soldado tem de ser efetuado um recorte adequado.
      Nota: com o dispositivo de teste Schlüter-DITRA-HEAT-E-CT é possível medir continuamente a resistência dos cabos elétricos de aquecimento DITRA-HEAT-E-HK durante toda o processo de instalação. Em caso de danos, o instalador é alarmado por meio de um sinal acústico.
7. Em pavimentos:
   A distâncias entre os nódulos das lâminas de desacoplamento têm 3 cm. A distância da disposição em pisos é de

• 9 cm (em cada três nódulos – o que corresponde a 136 W/m²)
  e não pode ser mais pequena.
  As distâncias mais pequenas – principalmente em pavimentos – podem causar um sobreaquecimento e danos estruturais.
  Durante a instalação, assegurar, se possível, que os cabos de aquecimento não são pisados diretamente.

8. Em paredes:
   A distância da disposição em paredes pode ser, consoante a superfície disponível, a temperatura da superfície pretendida e a potência de aquecimento necessária,

• 6 cm (em cada dois nódulos – o que corresponde a 200 W/m²) ou
• 9 cm (em cada três nódulos – o que corresponde a 136 W/m²)
  .

9. A transição do cabo de aquecimento para o cabo de ligação (acoplamento) está marcada conforme ilustrado. O acoplamento tem ainda um autocolante "Transição/ Connection". No restante decurso do cabo de ligação encontra-se a impressão "FRIO/COLD". Este termístor de coeficiente de temperatura positivo (4 m) tem de ser disposto diretamente numa caixa de derivação ou até ao termóstato. O termístor de coeficiente de temperatura positivo pode ser encurtado até, no máx., 1,00 m antes do acoplamento. O cabo de aquecimento não pode ser encurtado.
10. Depois de dispor e testar o cabo de aquecimento de acordo com o manual de montagem da DITRA-HEAT-E, os revestimentos podem ser instalados mediante o método de camada fina com um cimento cola adequado aos requisitos do revestimento. Recomenda-se preencher as cavidades da membrana de desacoplamento com o lado liso da talocha dentada (o cabo de aquecimento e os acoplamentos têm de estar totalmente submersos em cimento cola) e trabalhar o cimento cola com os dentes da talocha dentada, de forma a instalar os revestimentos. Para uma submersão total no cimento cola, a profundidade dos dentes da talocha dentada deve estar em conformidade com o formato do revestimento. Ter em conta o tempo em aberto do cimento cola.
11. No caso de existirem juntas de fraccionamento como juntas de delimitação, perimetrais e de ligação, têm de ser respeitadas as respetivas indicações desta folha de dados.

Nota: o cimento cola assente em conjunto com a DITRA-HEAT e o revestimento têm de ser adequados para a área de aplicação correspondente e cumprir os requisitos necessários. O primeiro aquecimento da DITRA-HEAT-E só pode ser realizado, no mínimo, 7 dias após a conclusão dos trabalhos de assentamento do revestimento.

Nota relativa à instalação da DITRA-HEAT em paredes:

Para uma melhor identificação da área da parede climatizada (de forma a evitar uma perfuração acidental no cabo de aquecimento), recomendamos – por meio dos perfis Schlüter (p. ex., RONDEC, QUADEC ou DESIGNLINE) – destacar visualmente esta área (ver detalhes acima).

No caso de superfícies de parede aquecidas ≥ 3 m, as juntas de parede ou de ligação têm de ser executadas com elasticidade permanente, devido à deformação longitudinal térmica.

Termóstato:

os cabos de aquecimento do sistema DITRA-HEAT só podem ser operados com os termóstatos DITRA-HEAT-E.
