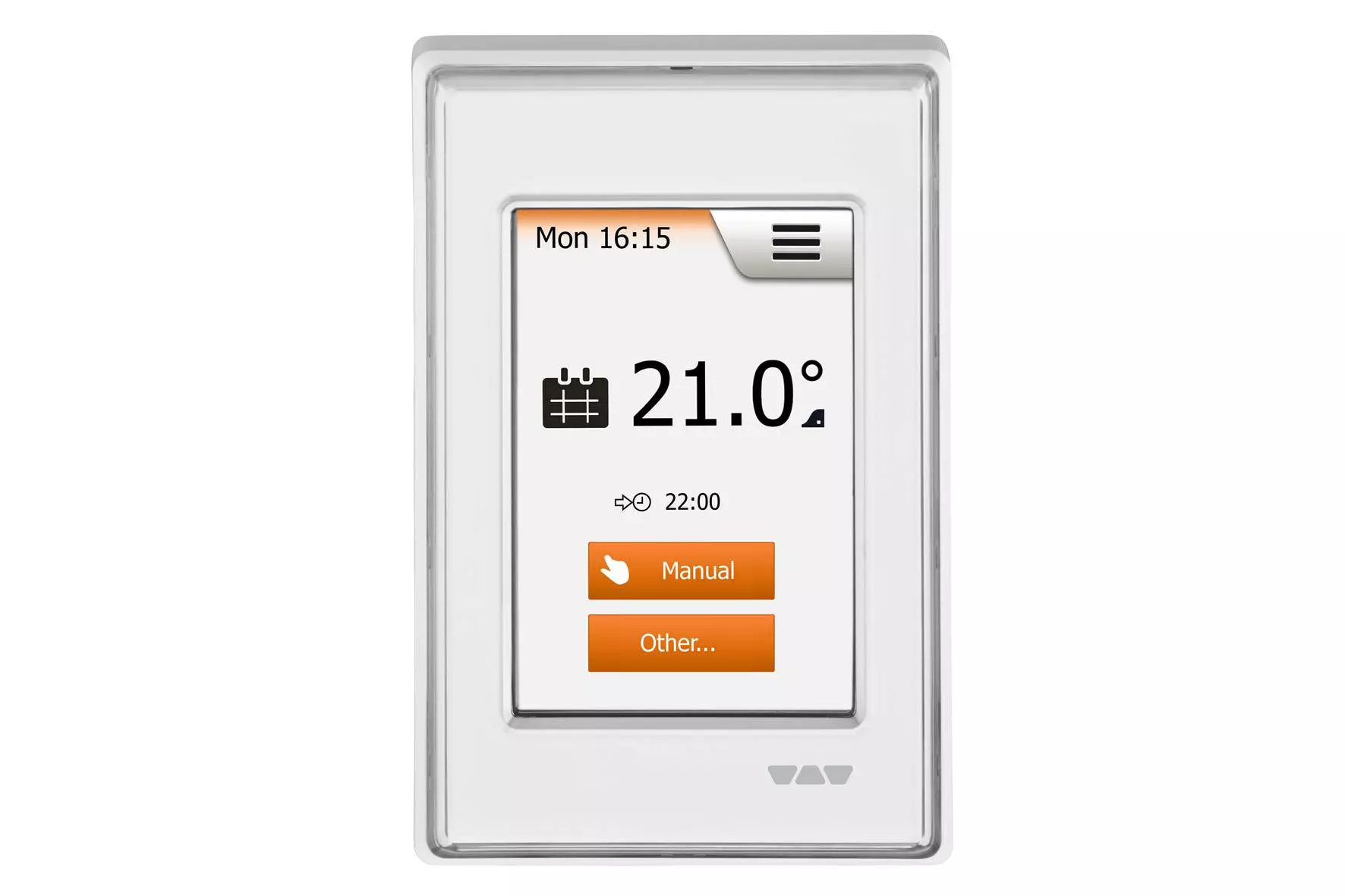

Schlüter-DITRA-HEAT-E-R3  Termóstato com ecrã táctil de 3,5″

Posicionamento do sensor do pavimento

Opção A: o sensor do pavimento é posicionado diretamente na lâmina de desacoplamento DITRA-HEAT acabada de instalar. Já que o sensor do pavimento é embutido diretamente no cimento cola e não pode mais ser substituído, é necessário instalar um sensor de reserva (o volume de fornecimento do termóstato inclui um 2.º sensor, como sensor de reserva). Os sensores têm de ser instalados ao centro, entre dois lanços de cabo de aquecimento.

Opção B: o sensor do pavimento do termóstato é posicionado no tubo de proteção com manga do sensor, diretamente no piso, sob a membrana de desacoplamento DITRA-HEAT. Na área da manga do sensor, a membrana de desacoplamento DITRA-HEAT tem de ser recortada. O sensor é disposto no tubo de proteção e a manga é posteriormente empurrada (o tubo de proteção e a manga do sensor estão disponíveis como conjunto de montagem com o n.º de art. DH EZ S1).

De forma a assegurar uma transição de temperatura ideal da superfície a aquecer para o sensor, não deve ser instalado nenhum material isolante (p. ex., DITRA-HEAT-DUO) entre a manga do sensor e a DITRA-HEAT. Neste caso, o isolamento tem de ser recortado na área da manga do sensor.

Nota: antes de embutir os sensores no cimento cola, têm de ser medidos os valores de resistência, p. ex., por meio do sistema de teste de cabos DITRA-HEAT-E-CT, e comparados com os valores indicados no manual do termóstato.

1. A base tem de estar isenta de elementos que impeçam a aderência e ser resistente e plana. Antes da instalação da DITRA-HEAT, têm de ser efetuados os eventuais trabalhos de nivelamento.
2. A escolha do cimento cola para os trabalhos de instalação da DITRA-HEAT depende do tipo de base.

   O cimento cola tem de aderir à base e fixar-se mecanicamente à camada de velo da DITRA-HEAT. Na maioria das bases pode ser utilizado um cimento cola de base hidráulica. Neste caso, deve ser aplicado um cimento cola com uma consistência de leito fluidificado. As eventuais incompatibilidades entre os materiais têm de ser analisadas. Caso sejam utilizados materiais de revestimento com um comprimento lateral ≥ 30 cm, recomendamos um cimento cola com ligação de água cristalina para um desenvolvimento de rigidez e secagem rápidos.

3. Sobre a base é aplicado um cimento cola adequado com uma espátula dentada (6 x 6 mm). No caso de colagem em paredes e de forma a alcançar uma melhor aderência inicial, recomendamos a aplicação de uma camada de contacto no lado traseiro da DITRA-HEAT, ou seja dupla colagem.
4. A DITRA-HEAT, previamente cortada à medida, é totalmente embutida com a camada de velo no cimento cola aplicado e, por meio de uma talocha ou um rolo de pressão e com movimentos num sentido, imediatamente pressionada no cimento cola. Ter em conta o tempo aberto do cimento cola. Em caso de instalação de material em rolo, é aconselhável alinhar corretamente a DITRA-HEAT logo durante o assentamento e aplicá-la bem esticada, puxando-a ligeiramente.

   A grelha de corte Easycut reduz as forças de contrapressão ao mínimo. No caso de instalações em paredes, recomenda-se a utilização de material em placas, devido ao manuseamento mais fácil. As placas ou faixas são instaladas lado a lado, sem sobreposição.

5. De forma a evitar danos na DITRA-HEAT instalada ou a evitar que esta se solte da base, recomenda-se protegê-la contra sobrecargas mecânicas, p. ex., por meio de tábuas de passagem (principalmente nas áreas de transporte de material).

Termóstato:

os cabos de aquecimento do sistema DITRA-HEAT só podem ser operados com os termóstatos DITRA-HEAT-E.

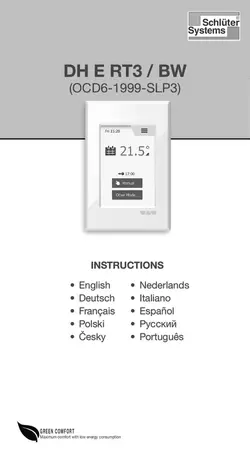

Pode encontrar mais informações sobre a instalação dos cabos de aquecimento e a instalação e o ajuste do termóstato no manual fornecido com o cabo de aquecimento ou termóstato.
