Grâce à la diversité de ses fonctions, la natte de désolidarisation Schlüter-DITRA a fait ses preuves dans le monde entier en tant que support universel pour la pose de carreaux. Qu’il s’agisse d’étanchéité, de désolidarisation, d’égalisation de la pression de vapeur, de répartition des charges et de la chaleur, la natte DITRA est devenue un élément indispensable à poser sous les carreaux. Nous sommes connus pour sans cesse optimiser nos produits. Il n’est donc pas étonnant que la natte DITRA 25 ait fait l’objet de nouvelles améliorations. La version actuelle de DITRA est notamment encore plus facile à utiliser.
Les rainures Easycut assurent une découpe précise, aisée et encore plus rapide. Elles confèrent à DITRA une flexibilité plus importante, facilitant ainsi le déroulement de la natte. Le nouveau design Easyfill comprend des points de sortie d’air intégrés qui assurent une évacuation rapide de l’air et permettent ainsi une application plus rapide de la colle à carrelage, qui s’accroche désormais encore mieux grâce aux queues d’aronde modifiées.

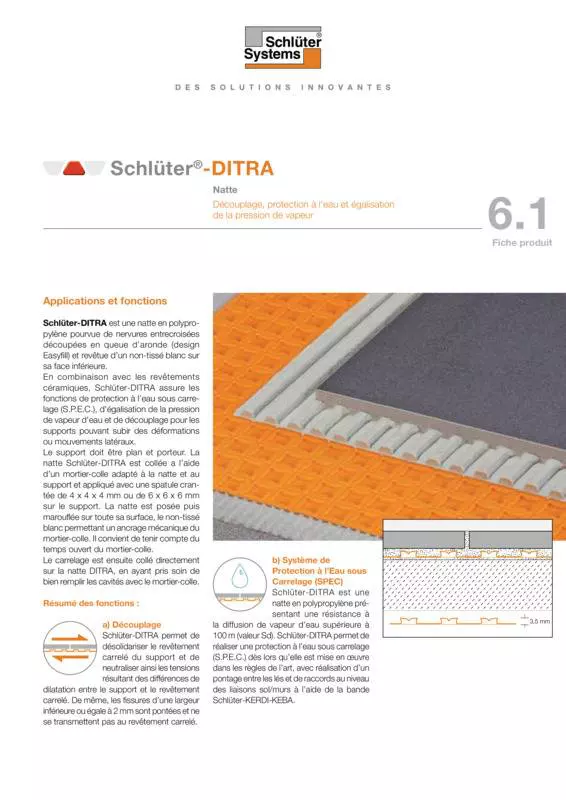

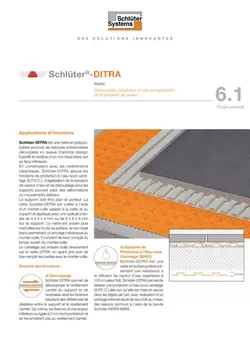

Schlüter-DITRA est une natte en polypropylène avec une trame de découpe Easycut, ainsi que des creux carrés contre-dépouillés au design Easyfil, dont la face arrière est revêtue d’un non tissé.
En combinaison avec les revêtements céramiques, Schlüter-DITRA assure les fonctions d’étanchéité, d’égalisation de la pression de vapeur en cas d’humidité dans le support et de couche de désolidarisation, pour les supports problématiques.
Le support doit être plan et porteur. La natte DITRA est collée a l’aide d’un mortier-colle, adapté au support, appliqué avec une spatule crantée (recommandation 3 x 3 mm ou 4 x 4 mm). La natte est posée puis marouflée sur toute sa surface, le non-tissé blanc permettant un ancrage mécanique du mortier-colle. Il convient de tenir compte du temps ouvert de la colle.
Le carrelage est posé, selon les règles de l’art, en couche mince directement sur DITRA, le mortier-colle s’ancrant dans les creux carrés en contre-dépouille de la natte.
Schlüter-DITRA permet de désolidariser le revêtement carrelé du support et de neutraliser ainsi les tensions résultant des différences de dilatation entre le support et le revêtement carrelé. De même, les fissures de tensions du support sont pontées et ne se transmettent pas au revêtement carrelé.
Schlüter-DITRA est une natte en polypropylène imperméable à l'eau, présentant une valeur relativement élevée d'étanchéité à la diffusion de la vapeur d’eau. Si la mise en œuvre est effectuée correctement au niveau des jonctions de lés, ainsi qu’au niveau des raccords muraux et des raccordements aux éléments de montage, DITRA permet de réaliser une étanchéité composite contrôlée avec le carrelage.
Schlüter-DITRA peut être utilisée conformément aux normes d’étanchéité 18531-5* et 18534 en vigueur en Allemagne. Classes d’exposition à l’eau : W0-I à W3-I*. DITRA dispose également d’un agrément technique général (abP, procédure d’homologation imposée en Allemagne).
Pour les zones où les travaux doivent être réalisés en conformité avec l’agrément technique général (abP), il convient d’utiliser exclusivement des mortiers-colle testés en liaison avec le système. Les mortiers-colle et les certificats d’essai correspondants peuvent être obtenus à l’adresse indiquée dans cette fiche technique.
Schlüter-DITRA protège ainsi le support des éventuelles dégradations dues à la pénétration d’humidité et de substances agressives.
Les canaux d’air créés par la structure nervurée de Schlüter-DITRA permettent une égalisation de la pression de vapeur d’eau en cas d’humidité résiduelle du support.
Les revêtements carrelés posés sur DITRA doivent présenter un format minimum de 5 x 5 cm et une épaisseur minimale de 5,5 mm. Schlüter-DITRA transmet directement les charges de trafic qui agissent sur le carrelage au support, via le fond des creux carrés remplis de mortier-colle. De ce fait, les revêtements carrelés posés sur la natte DITRA peuvent recevoir une charge élevée. En cas de charge de trafic élevée (par ex. dans les zones à usage commercial ou professionnel) ainsi que de fortes charges ponctuelles prévisibles (par ex. piano à queue, transpalette, système de rayonnage), les carreaux doivent présenter une épaisseur et une stabilité à la compression suffisantes pour le domaine d’application concerné. Les indications et l’épaisseur des carreaux selon la fiche technique ZDB « Revêtements de sol céramiques à haute résistance mécanique » en vigueur en Allemagne doivent être respectées.
Dans les zones fortement sollicitées, les carreaux doivent être entièrement noyés dans le mortier-colle. Les impacts avec des objets durs sont à éviter pour les revêtements céramiques.
Schlüter-DITRA assure une bonne adhérence du carrelage au support grâce à l’ancrage du non-tissé dans le mortier-colle, et à l’ancrage mécanique du mortier-colle dans les creux carrés contre-dépouillés
. Schlüter-DITRA peut être mise en œuvre au sol et au mur. Pour les revêtements muraux, il est possible de poser des chevilles d’ancrage supplémentaires, si nécessaire.
Les rainures de découpe Easycut réduisent l’effet mémoire de forme.
Afin de faciliter la mise en œuvre, il est possible de demander l’aide d’une deuxième personne. Les lés successifs se posent bord à bord.
Remarque : Si l’on souhaite assurer une fonction de protection à l’eau, tenir compte des indications de la rubrique Protection à l’Eau avec Schlüter-DITRA.
Ceci vaut également pour l’utilisation de Schlüter-DITRA sur des supports frais en combinaison avec des revêtements sensibles à la décoloration.
Remarque : Les cavités de la natte doivent être entièrement remplies de mortier-colle à l’aide du côté lisse du peigne ou d’une lisseuse (consommation estimative de mortier-colle : env. 2,0 kg/m²). On étalera ensuite sans attendre une nouvelle gâchée de colle à l’aide de la partie crantée de la spatule. Il est également possible, selon la taille du format ou les conditions du chantier, de commencer par combler les cavités avec la colle à carrelage utilisée pour la pose. Une fois que la surface enduite est accessible, la pose des carreaux peut commencer directement. Il convient de noter que le support doit être exempt de poussière avant la pose ; le cas échéant, on aspirera la surface au préalable ou, en cas de doute, on appliquera un primaire d’accrochage.
Il convient, le cas échéant, de contrôler la compatibilité entre les matériaux. Pour les matériaux de revêtement d’une longueur de côté ≥ 30 cm, nous recommandons, pour un développement rapide de la résistance et un séchage du mortier, d’utiliser une colle à carreaux à prise rapide avec hydratation cristalline.
En étanchéifiant soigneusement les joints des nattes et les raccords aux éléments de montage et aux éléments de construction montants, il est possible de réaliser avec DITRA une étanchéité contrôlée en liaison avec le carrelage. Schlüter-DITRA peut être utilisé conformément aux normes d’étanchéité 18531-5* et 18534 en vigueur en Allemagne. Classes d’exposition à l’eau W0-I à W3-I : DITRA dispose également d’un agrément technique général (abP, procédure d’homologation imposée en Allemagne).
Pour les zones où les travaux doivent être réalisés en conformité avec l’agrément technique général (abP), il convient d’utiliser exclusivement des mortiers-colle testés en liaison avec le système. Les mortiers-colle et les certificats d’essai correspondants peuvent être obtenus à l’adresse indiquée dans cette fiche technique. Pour la classe de sollicitation B « Piscines », nous recommandons notre natte d’étanchéité Schlüter-KERDI (voir fiche produit 8.1 Schlüter-KERDI).
Schlüter-DITRA protège le support contre les dégradations dues à la pénétration d’humidité et contre les substances agressives. Les pontages des lés sont effectués à l’aide de la bande Schlüter-KERDI-KEBA de 12,5 cm de large collée avec la colle étanche Schlüter-KERDI-COLL-L.
Pour réaliser l’étanchéité en liaison sol/murs, une bande KERDI-KEBA de largeur adaptée sera collée au sol sur DITRA, et au niveau du mur directement sur le support.
Le recouvrement des bandes doit avoir au moins 5 cm.
La bande KERDI-KEBA permet également de réaliser les raccordements aux éléments fixes tels que les huisseries et aux profilés de rive pour balcons et terrasses Schlüter-BARA. Pour ce faire, appliquer tout d’abord Schlüter-KERDI-FIX sur la surface de collage des éléments fixes.
Coller ensuite la largeur restante sur toute sa surface sur DITRA à l’aide de la colle KERDI-COLL-L.
La compatibilité de KERDI-FIX avec le matériau respectif des éléments fixes doit être vérifiée au cas par cas.
DITRA doit être découpée au niveau des joints de mouvements ou des joints de structure existants, et le pontage des lés doit être réalisé avec KERDI-FLEX.
Celle-ci peut également être utilisée en périphérie, pour les liaisons sol/murs. Une autre solution consiste à utiliser KERDI-KEBA en formant une boucle appropriée.
Schlüter-KERDI-DRAIN et Schlüter-KERDI-LINE sont des systèmes d’évacuation par le sol spécialement développés pour le raccordement aux systèmes d'étanchéité. En combinaison avec la collerette KERDI et la colle KERDI-COLL-L, la natte Schlüter-DITRA peut ainsi être mise en œuvre de manière rapide et fiable.
L’aptitude à l’emploi des supports prévus pour la pose de la natte DITRA doit être systématiquement contrôlée (support plan, stable, propre, compatible avec la pose d’un revêtement carrelé). Éliminer de la surface toutes les substances susceptibles de nuire à l’adhérence. Les irrégularités, les différences de niveau ou les flaches du support doivent être reprises afin d’obtenir un support plan avant la pose de la natte DITRA.
Le béton subit un processus complexe de retrait, entraînant une déformation. Le béton et le béton précontraint peuvent, en outre, subir des tensions créées par la dilatation du béton. L’utilisation de DITRA permet d’absorber les tensions qui apparaissent entre le béton et le revêtement carrelé (au niveau du sol et des murs), de sorte que la pose du carrelage peut avoir lieu immédiatement après que le béton ait atteint une stabilité suffisante.
Selon les règles en vigueur, les chapes en ciment doivent être âgées de 28 jours au moins et présenter une humidité résiduelle inférieure à 2 % avant la pose du carrelage. Les chapes flottantes et chauffantes ont néanmoins tendance à se déformer ou fissurer en raison des sollicitations et changements de température.
En cas d'utilisation de DITRA, les carreaux peuvent être posés sur des chapes en ciment fraîches dès que l’on peut marcher sur celles-ci.
Les éventuelles fissuration et déformations ultérieures de la chape sont neutralisées par DITRA et ne sont pas transmises dans le revêtement carrelé.
Selon les règles en vigueur, les chapes en sulfate de calcium (chapes anhydrites) doivent présenter une humidité résiduelle inférieure ou égale à 0,5 % lors de la pose du carrelage. Toutefois, la mise en œuvre de DITRA permet de poser un revêtement carrelé dès que l’humidité résiduelle est inférieure à 2 %.
Si nécessaire, la surface de la chape devra être traitée conformément aux normes en vigueur et aux recommandations du fabricant (ponçage, application d’un primaire). Le collage de la natte DITRA peut être effectué avec des mortiers à prise hydraulique ou d’'autres mortiers-colle appropriés. La chape est ainsi protégée par DITRA contre toute pénétration d’humidité. Les chapes en sulfate de calcium sont sensibles à l’humidité et doivent être protégées contre toute pénétration d’eau.
DITRA peut également s’utiliser sur des chapes chauffantes selon les indications données précédemment (chapes en ciment ou en sulfate de calcium). Grâce à DITRA, la mise en chauffe peut démarrer dès le 7ème jour après la pose et le jointoiement du carrelage. Partant d’une température de départ de 25 °C, la température peut être augmentée de 5 °C maximum par jour jusqu’à atteindre la température d’utilisation maximale de 40 °C. Par ailleurs, les canaux d’air formés par la natte DITRA permettent une répartition rapide et homogène de la chaleur sous le revêtement carrelé.
Remarque :
Concernant les planchers chauffants hydrauliques, nous vous invitons à consulter la documentation de notre système de plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM.
Schlüter-DITRA est également recommandé comme système de désolidarisation sur des sols chauffants constitués de trames électriques. Schlüter-DITRA peut dans ce cas être placée soit sous la natte chauffante, soit au-dessus. Le meilleur résultat de désolidarisation est toutefois obtenu par une pose au-dessus de la natte chauffante.
La gamme comprend également le système Schlüter-DITRA-HEAT constitué d’une natte de désolidarisation à plots et de câbles chauffants pour la réalisation de surfaces tempérées électriques au sol et au mur. Voir fiche produit 6.4.
Après la pose de la chape sèche dans les règles de l’art, il est possible de poser des carreaux grands formats sur DITRA, se référer aux recommandations du fabricant.
Une maçonnerie à joints pleins en briques, en grès calcaire, en pierres liées au ciment, en béton cellulaire ou en matériaux similaires convient en principe comme support pour la natte DITRA. Les inégalités doivent être préalablement compensées. En particulier lors de rénovations, transformations ou extensions, les supports sont souvent composés de matériaux différents (maçonnerie mixte) qui ont tendance à se fissurer au niveau des jonctions par suite de différences de comportement à la déformation. DITRA empêche que les tensions et les fissures ainsi créées ne se transmettent dans le revêtement carrelé.
Les supports en plâtre doivent être préalablement contrôlés. Ils doivent être secs, et leur surface doit, le cas échéant, recevoir un primaire. Le collage de DITRA peut être effectué à l’aide de mortiers à prise hydraulique ou avec
d'autres mortiers-colle appropriés.
En tant que natte de désolidarisation, Schlüter-DITRA neutralise les tensions qui apparaissent entre le support et le revêtement par suite des variations de température. De plus, sur les balcons en encorbellement et les terrasses sur terre-plein, DITRA assure la fonction d’étanchéité en liaison avec le revêtement carrelé. Le support (béton, chape) doit présenter une pente suffisante.
Si les anciens revêtements sont suffisamment porteurs et présentent la pente nécessaire, la structure de revêtement existante peut être utilisée directement comme support en cas de rénovation. Sinon, avant de coller la natte DITRA, il faut enlever les parties qui n’adhèrent pas suffisamment et compenser les défauts ou l’absence de pente avec un mortier prêt à l’emploi approprié.
Pour les revêtements avec longueurs d’arêtes ≥ 30 x 30 cm, nous recommandons d’utiliser Schlüter-DITRA-DRAIN (voir à ce sujet la fiche produit 6.2).
Schlüter-DITRA n’est pas une étanchéité de toitures-terrasses. L’étanchéité des toitures-terrasses au-dessus de pièces habitables doit impérativement être réalisée selon les règles en vigueur, avec des systèmes adaptés, conformément aux normes en vigueur.
Pour les pièces d’habitation et les locaux isolés thermiquement (ainsi que les pièces avec des différences de température prévisibles par rapport à l’extérieur), un pare-vapeur ainsi qu’une protection à l'eau sont nécessaires conformément aux normes. Le cas échéant, respecter les normes du pays et/ou les fiches techniques en vigueur. Une natte de drainage (Schlüter-TROBA ou Schlüter-TROBA-PLUS) doit être mise en œuvre au-dessus de l’étanchéité. Une chape sera ensuite réalisée en tant que couche de répartition des charges. DITRA sera ensuite collée sur la chape comme désolidarisation du carrelage et comme protection contre l’humidité. En tant que natte de désolidarisation, Schlüter-DITRA neutralise les tensions entre le support et le carrelage, qui apparaissent sur les terrasses en raison des changements de température fréquents et importants.
Pour les revêtements avec longueurs d’arêtes ≥ 30 x 30 cm, nous recommandons d’utiliser Schlüter-DITRA-DRAIN (voir à ce sujet la fiche produit 6.2).
Les surfaces doivent systématique être porteuses et permettre – directement ou après traitement préliminaire – l’adhérence d’une colle approprié dans lequel le non-tissé de DITRA puisse s’ancrer. La compatibilité de la colle avec le support et la natte DITRA doit être confirmée au préalable.
Ces matériaux sont soumis à des déformations importantes causées par les variations de l’humidité atmosphérique. Il convient donc d’utiliser des panneaux d’aggloméré ou de contre-plaqué avec traitement hydrofuge. Ces panneaux peuvent être utilisés comme support mural ou au sol, en intérieur uniquement. L’épaisseur des panneaux doit être choisie de manière à garantir une stabilité dimensionnelle suffisante en combinaison avec une sous-structure appropriée. La fixation doit être assurée par des vis suffisamment rapprochées. L’aboutage des panneaux doit être réalisé par un assemblage à rainure et languette avec montage collé. Respecter un joint périphérique d’environ 10 mm. Schlüter-DITRA permet de neutraliser les tensions résultant des différences de dilatation entre le support et le revêtement carrelé, et de protéger le support contre toute pénétration d’eau.
Si les planchers en bois sont suffisamment porteurs, correctement vissés et présentent un assemblage à rainure et languette, la pose directe de revêtements céramiques est possible. Avant la pose de la natte DITRA, le support en bois doit se trouver à son point d’équilibre d’humidité. L’emploi d’une couche supplémentaire de panneaux d’aggloméré ou de contreplaqué est toutefois recommandé. Les irrégularités du sol doivent être préalablement compensées par des mesures appropriées.
Schlüter-DITRA permet la pose de revêtements céramiques sur des chapes en intérieur en asphalte coulé, porteuses et non chauffées, conformes aux normes en vigueur. Les surfaces doivent être sablées ou présenter des caractéristiques permettant une adhérence suffisante du mortier-colle pour le collage de DITRA.
Schlüter-DITRA est un film en polypropylène avec des creux carrés contre-dépouillés au design Easyfil ainsi qu’une trame de découpe Easycut. Sa face inférieure est revêtue d’un non-tissé blanc. L'épaisseur totale de la natte est d'environ 3,5 mm. Le polypropylène n’est pas stable à long terme aux UV, il faut donc éviter une exposition prolongée et intensive aux rayons du soleil lors du stockage.
Schlüter-DITRA est imputrescible, permet d’absorber les mouvements et de ponter les fissures. Elle résiste par ailleurs dans une large mesure à l’action des solutions aqueuses, des sels, des acides et des bases, de nombreux solvants organiques, des alcools et des huiles.
La résistance aux sollicitations spécifiques devra être considéré au cas par cas, en fonction de la concentration, de la température et de la durée d’exposition prévisibles. La résistance à la diffusion de vapeur d’eau est relativement élevée. Le matériau est inoffensif pour la santé.
Schlüter-DITRA peut être utilisé dans de nombreux domaines d’application. Le choix de la natte doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles. Les informations suivantes sont donc d’ordre purement général.
De par la structure même de la natte, les revêtements posés sur DITRA peuvent « sonner creux » lors de passages avec chaussures à semelle rigide ou lors de la chute d’objet.
Le mortier-colle mis en œuvre avec DITRA ainsi que le revêtement doivent être adaptés au domaine d’application considéré et répondre aux exigences requises. En extérieur, ceux-ci doivent être résistants à l’eau, au gel et aux intempéries.
Lors de la pose de revêtements sensibles à l’humidité (par ex. pierre naturelle ou dalles à base de résine synthétique) et en cas d’humidité du support (par ex. une chape fraîche), DITRA doit être mise en œuvre en tant que protection à l’eau. Lors la pose de la natte DITRA à l’extérieur, des mesures de protection particulières peuvent être nécessaires, par ex. contre le rayonnement direct du soleil.
L’utilisation de mortiers-colle à prise rapide peut s’avérer avantageuse pour certains types de travaux. Dans les zones de circulation, par ex. pour le transport des matériaux, il convient de poser des planches sur la natte DITRA afin de la protéger.
La natte Schlüter-DITRA doit être découpée au niveau des joints de mouvements du support. Si DITRA est utilisé comme étanchéité, les jonctions de lés doivent être recouvertes de Schlüter-KERDI-FLEX.
Conformément aux règles en vigueur, les joints de fractionnement du support doivent être repris dans le revêtement carrelé. Les surfaces importantes posées sur la natte DITRA doivent être fractionnées selon les normes en vigueur. En extérieur (balcons et terrasses), les surfaces non fractionnées ne devront pas dépasser 3 m de côté.
En fonction de la sous-structure, des fractionnements plus petits peuvent toutefois être nécessaires. Nous vous recommandons l’utilisation des différents types de profilés Schlüter-DILEX. Au-dessus des joints de dilatation du gros œuvre, on utilisera des couvre-joints de dilatation tels que Schlüter-DILEX-BT ou Schlüter-DILEX-KSBT.
Il est impératif d’éviter les tensions en périphérie du revêtement, au niveau des éléments verticaux ou des liaisons sol/murs. Les joints périphériques et de raccordement doivent être suffisamment importants et respecter les normes en vigueur. Nous vous renvoyons à l’utilisation des différents types de profilés Schlüter-DILEX.
